INSTALLAZIONE
HPR130 Auto Gas Manuale di istruzioni 3-7
Collegamento a terra dal tavolo di lavoro
Se viene installata un picchetto supplementare di terra vicino al tavolo di lavoro per ridurre le interferenze
elettromagnetiche, questo deve essere collegato direttamente alla terra della struttura dell’edificio, collegata alla terra di
servizio; oppure piantato in terra, a patto che la resistenza tra il picchetto di terra e la terra di servizio soddisfi le
normative nazionali o locali. Porre il picchetto di terra supplementare entro 6 m dal tavolo di lavoro secondo le normative
nazionali o locali.
Se un modulo è collegato al tavolo di lavoro, quest’ultimo deve essere collegato a terra tramite l’alimentatore, oppure
deve essere cambiata la configurazione per soddisfare le normative elettriche nazionali o locali.
Può essere messa sul conduttore tra il picchetto di terra del tavolo di lavoro e la terra PE una nucleo di ferrite, con un
numero di spire avvolte sufficiente per isolare la terra di sicurezza (a 60 Hz) dalle interferenze di tipo elettromagnetico
(frequenze superiori a 150 Hz). Maggiore è il numero di spire, maggiore è l’isolamento. Una bobina adatta allo scopo
può essere realizzata avvolgendo 10 o più spire del cavo di lavoro su materiali come Magnetics (codice pezzo 77109-
A7), Fair-Rite (codice pezzo 59-77011101), o altri materiali equivalenti. Posizionare la bobina il più vicino possibile
all’alimentatore plasma.

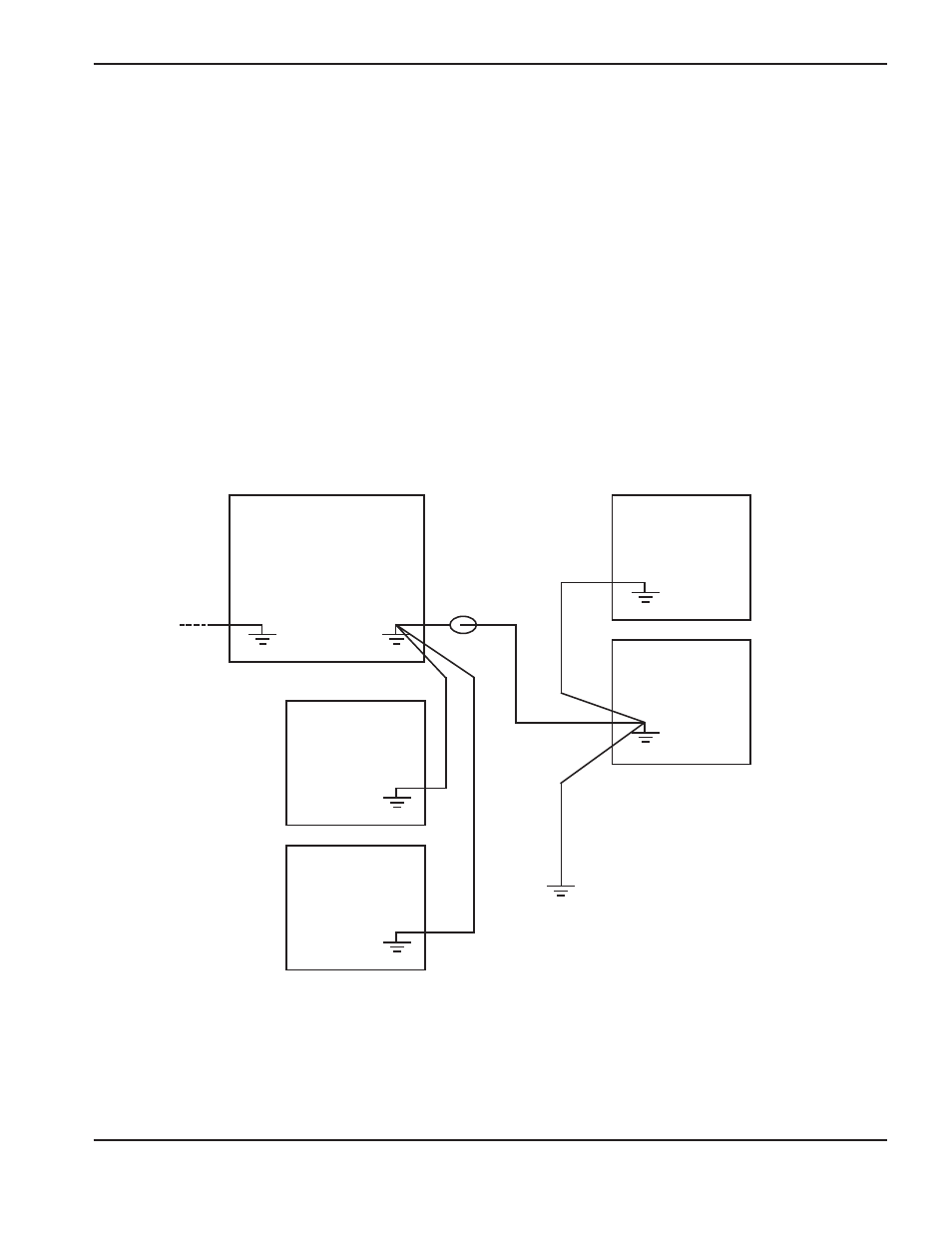

Figura 1 Configurazione raccomandata del collegamento di terra
Nota: La configurazione può variare per ciascuna installazione e può richiedere uno schema di terra differente.
Generatore plasma
(PE)
(PE)
(PE)
(PE)
Cavo di terra
Bobina di ferrite
Asta di terra
supplementare
Consolle di selezione
Consolle di dosaggio
Consolle di
accensione
Tavolo di lavoro
