MANUTENZIONE

HPR130 Auto Gas

Manuale di istruzioni

5-3

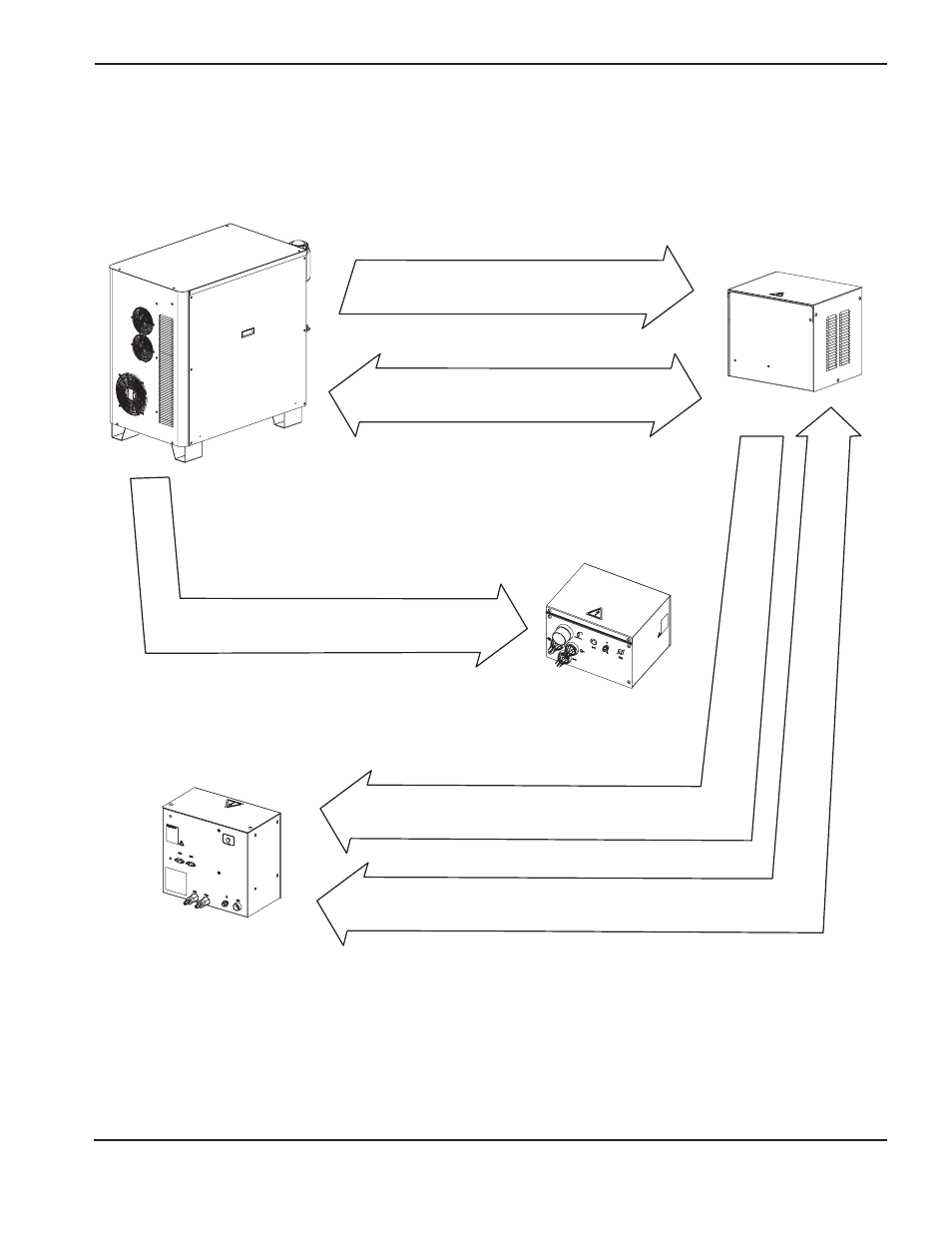

Descrizione del sistema

Cavi di controllo e di segnale

Cavo di segnale del bus CAN: fornisce i segnali di processo e di stato
tra il generatore e la consolle di dosaggio.

Cavo di alimentazione: fornisce una tensione di
120 VCA alla consolle di dosaggio.

Cavo di alimentazione: fornisce una tensione di
120 VCA alla consolle di accensione.

Cavo di segnale del bus CAN: fornisce i segnali di
processo e di stato tra l’alimentatore e la consolle
di selezione.

Cavo di alimentazione: fornisce una tensione di
120 VCA alla consolle di selezione.
