INSTALLAZIONE
2
HPR130 Auto Gas
Manuale di istruzioni
3-25

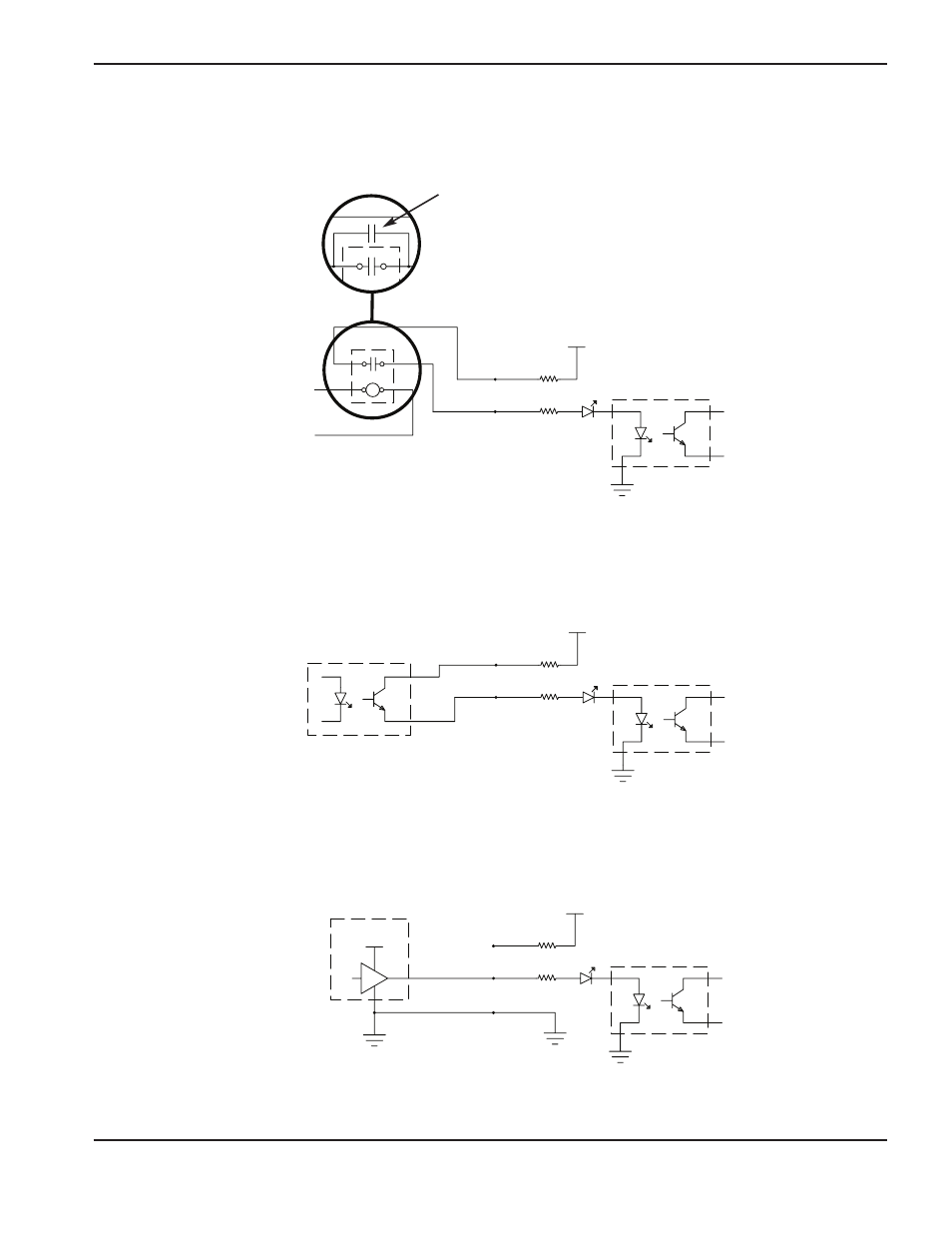

Esempi di circuiti di alimentazione
Uscita dal
CNC/PLC
Relé esterno
(CA o CC)
1. Interfaccia relé
+24VCC
HPR
Messa a
terra
2. Interfaccia fotoaccoppiatore
CNC/PLC
+24VCC
HPR
Messa a
terra
Uscita transistor
fotoaccoppiatore
12V-24VCC
CNC/PLC
+24VCC
HPR
Messa a
terra
Messa a
terra
Attuatore attivo se
segnale alto (>0)
3. Interfaccia uscita amplificata
Nota : La durata del relè esterno può essere
aumentata aggiungendo un condensatore
poliestere metallizzato (0.022µF 100 V o
superiore) in parallelo con i contatti del relè.
