INSTALLAZIONE

2

HPR130 Auto Gas

Manuale di istruzioni

3-29

Connessioni della torcia

Collegamento della torcia ai cavi torcia

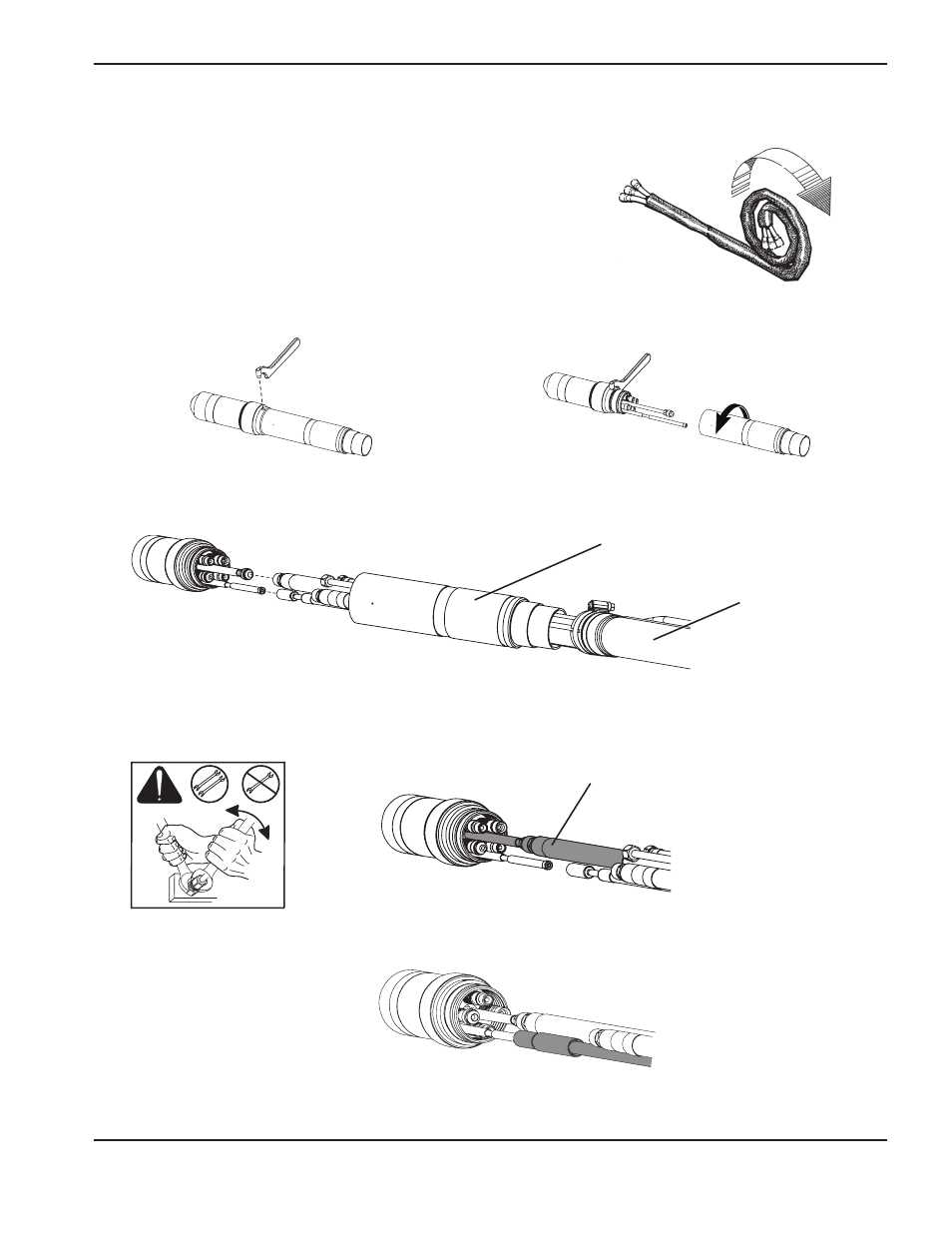

1. Sbobinare i primi 2 metri di cavo su una superficie piana.

2. Mantenere il gruppo torcia in posizione con la chiave a settore N° 104269 e rimuovere il manicotto di supporto dal

gruppo torcia.

3. Far arretrare il cappuccio schermato e far scorrere il manicotto sui cavi. Allineare la torcia con i tubi flessibili del

gruppo cavi. I tubi non possono essere attorcigliati. Essi sono nastrati insieme per impedirne l’attorcigliamento.

4. Rimuovere l’isolante di plastica dalla torcia e farlo scorrere sul tubo di ingresso refrigerante (verde) sul gruppo cavi.

Collegare il tubo di ingresso refrigerante alla torcia.

5. Collegare il cavo dell’arco pilota.

Cappuccio schermato

Manicotto

Tubo di ingresso refrigerante

(Coolant IN)

2WRENCHES
