MANUTENZIONE

1

5-26

HPR130 Auto Gas

Manuale di istruzioni

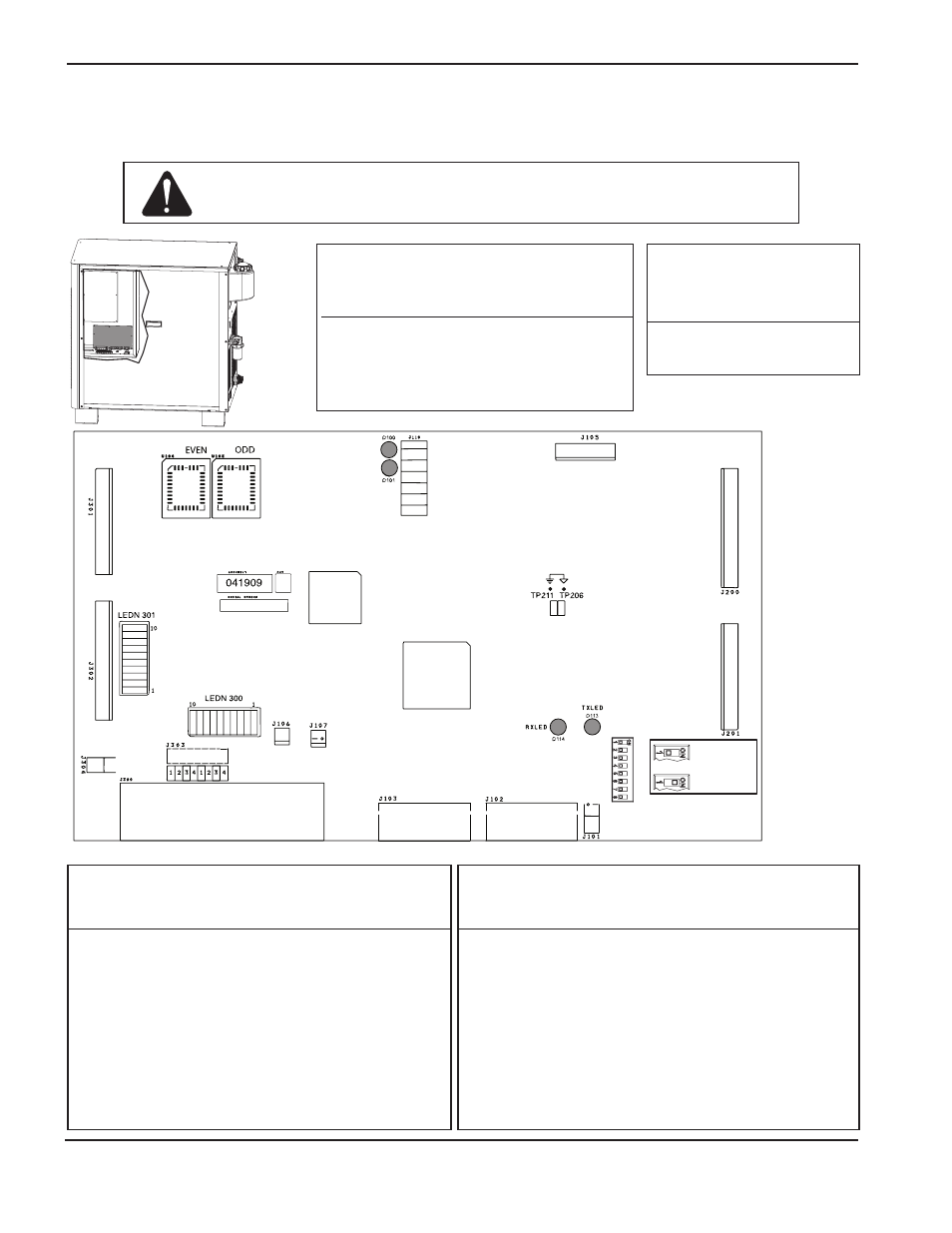

Scheda di controllo sul generatore PCB3

Attenzione: per un funzionamento sicuro della consolle del gas automatica è

necessaria la revisione “J” del software.

Elenco dei LED sulla scheda di controllo

LED

Signale

Nota

D100 +5 VCC
D101 +3,3 VCC
D113 CAN TX

Lampeggio costante

D114 CAN RX

Lampeggio costante

Elenco del firmware per la
scheda di controllo PCB3

Componente

Codice

U104

081094 EVEN

U105

081094 ODD

Elenco dei LEDN300 sulla scheda di controllo

LEDN

Uscita

Ingresso

Nota

L

EDN1

Movimento macchina

LEDN2

Errore

LEDN3

Errore di chiusura graduale

LEDN4

Non operativo

LEDN5

Attivazione partenza dolce

Libero

LEDN6

Attivazione arco pilota

LEDN7

Corrente d’angolo

LEDN8

Sfondamento

LEDN9

Mantenimento

L

EDN10

Avvio plasma

Elenco dei LEDN301 sulla scheda di controllo

LEDN

Uscita

Ingresso

Nota

L

EDN1

Trasformatore AT

LEDN2

Attivazione motore pompa

LEDN3

Contattore

LEDN4

Relé arco pilota

LEDN5

Libero

LEDN6

Selezione sovracorrente

LEDN7

Riservato

LEDN8

Riservato

LEDN9

Riservato

L

EDN10

Perdita di fase

= HPR130

= HPR260

Nota: consultare
gli schemi
elettrici per
definire la
posizione degli
altri interruttori
DIP.
