INSTALLAZIONE

2

3-12

HPR130 Auto Gas

Manuale di istruzioni

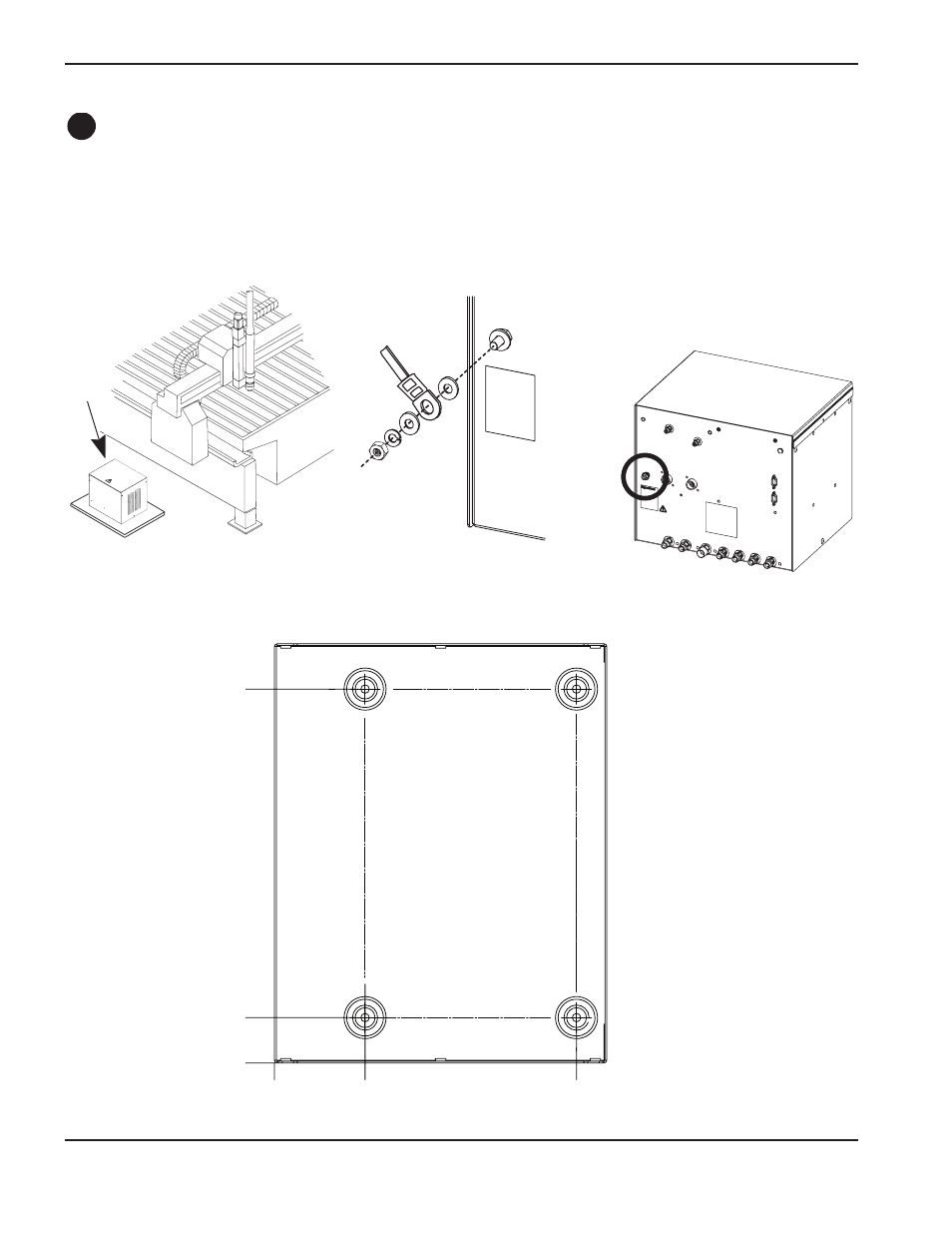

Posizionamento della consolle di selezione

• Posizionare la consolle di selezione vicino al bancale di taglio. Lasciare dello spazio per rimuovere i

carter superiore e destro per le operazioni di manutenzione. L’orientazione preferita è illustrata nella
figura sottostante. La lunghezza massima dei cavi tra il generatore e la consolle di selezione è di 75 m.
La lunghezza massima dei cavi e dei tubi flessibili tra la consolle di selezione e la consolle di dosaggio è di 20 m.

C

Orientazione preferenziale

della consolle di selezione

Messa a terra della consolle di selezione

314,5 mm

254,0 mm

0

38,1 mm

0

76,2 mm
