MANUTENZIONE

5-28

HPR130 Auto Gas

Manuale di istruzioni

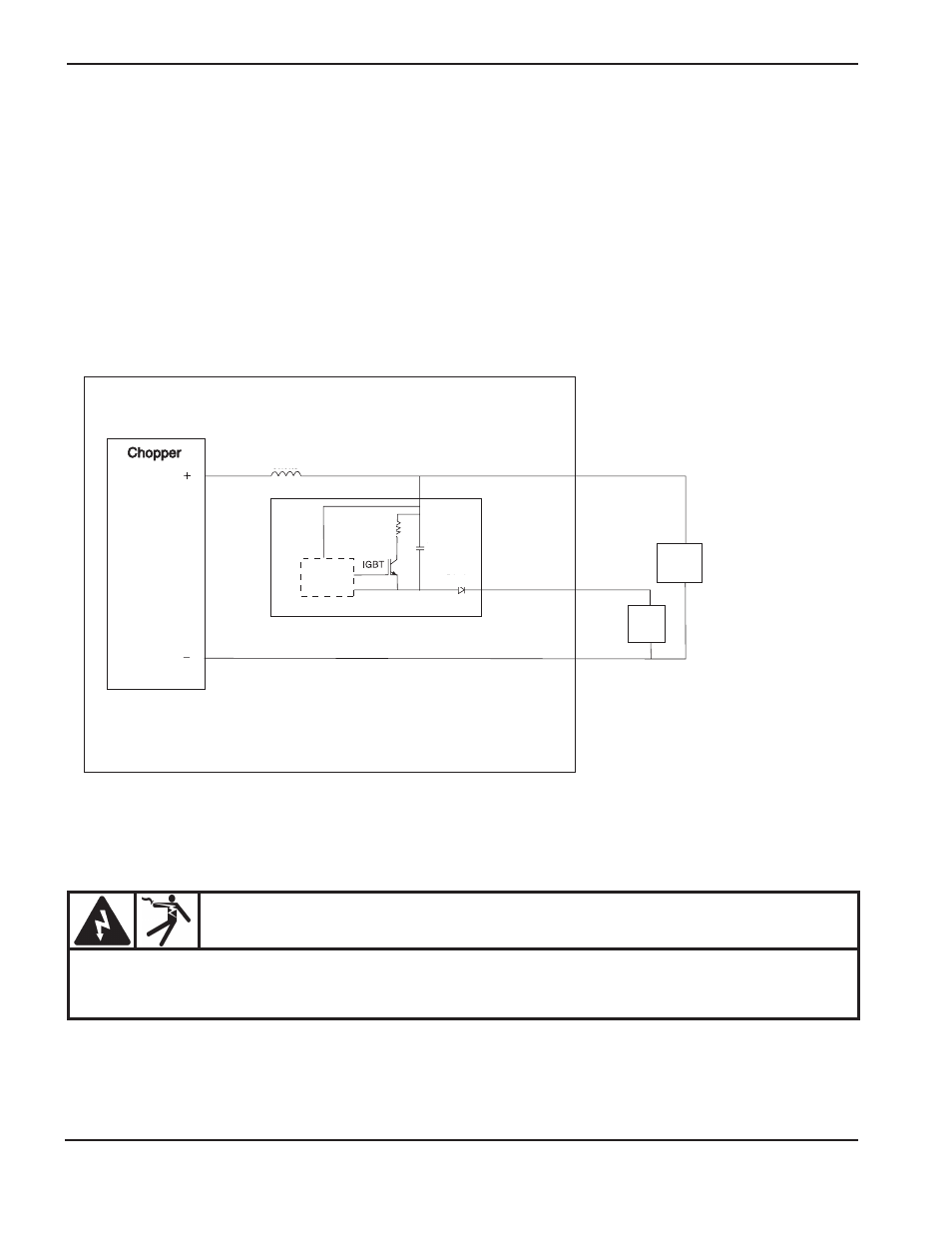

Schema funzionale del circuito di avviamento

Individuazione dei guasti del circuito di avviamento

Circuito di innesco PCB1

Funzionamento

Il circuito di avviamento è costituito da un interruttore ad alta velocità che trasferisce rapidamente l’arco pilota dal cavo
dell’arco pilota al cavo di massa. Il circuito di avviamento svolge due funzioni:

1. Consente alla corrente iniziale dell’arco pilota di fluire rapidamente attraverso il cavo dell’arco pilota, con

piccola impedenza.

2. Dopo che si è stabilita la corrente iniziale dell’arco pilota, il circuito di avviamento introduce un’impedenza al carico

dell’arco pilota per favorire il trasferimento dell’arco sulla lamiera. Vedere schema sotto.

Generatore plasma

Bobina

Circuito di avviamento

Arco di

taglio

Arco

pilota

Resistore di

potenza

Diodo

Logica di

controllo

Condensatori

ALEL

PERICOLO

PERICOLO DI SCOSSA ELETTRICA: Fare sempre molta attenzione quando si esegue la manutenzione
su un alimentatore collegato alla rete con i coperchi rimossi. Ci sono delle tensioni pericolose
all’interno dell’alimentatore che possono causare ferite od essere mortali.
