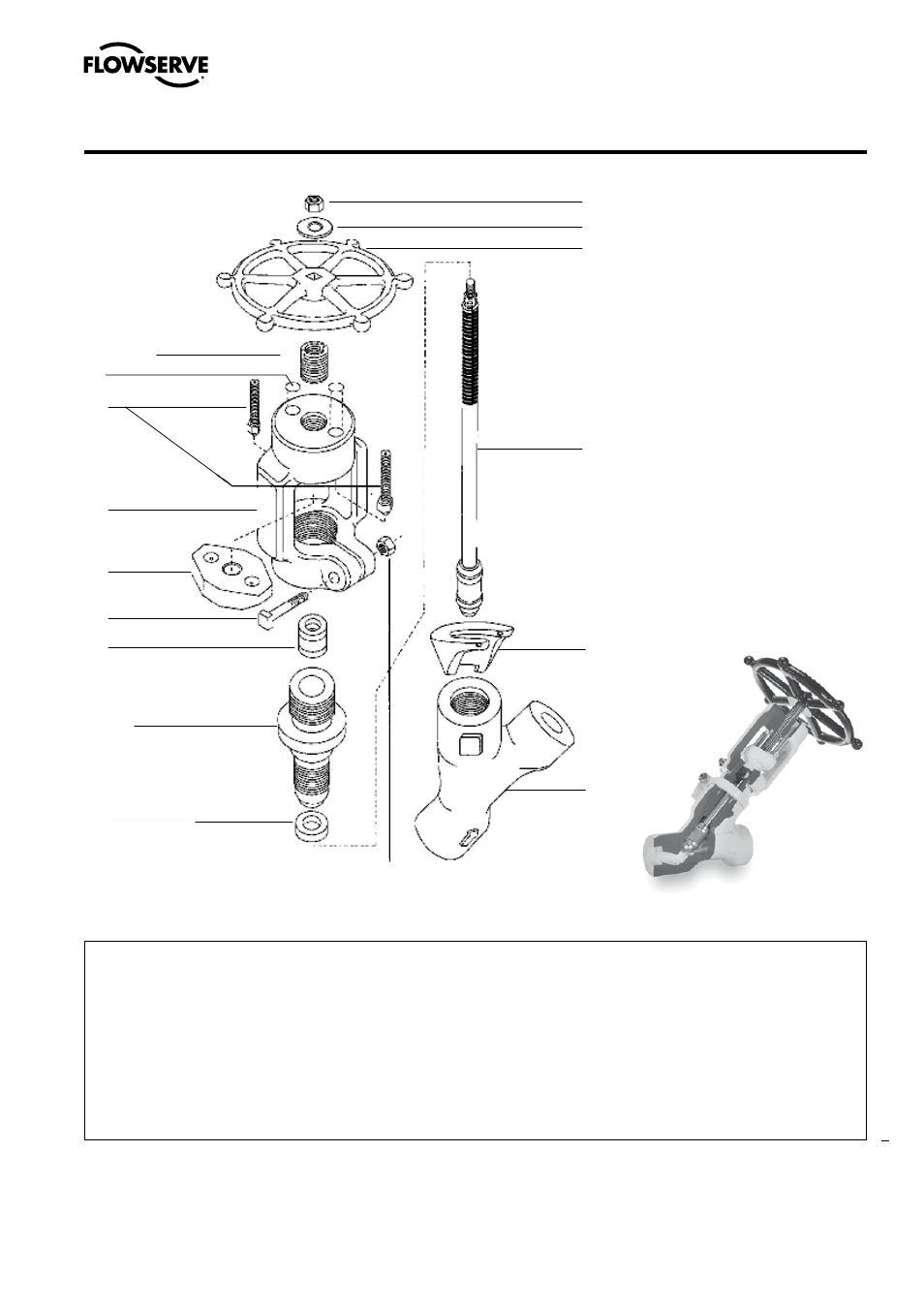

ESPLOSO
1
2
3
5
(in figura, ruotata di 90°)
4
6
8
7
9
16
15
14
13
12
11
10
* Le valvole Univalve Classe 4500 con coperchio saldato presentano un inserto e una tenuta in grafite,
come mostrato a pagina 14.
1. Dado dello stelo
2. Rondella
3. Volantino
4. Gruppo stelo/disco
5. Collare di fissaggio (solo valvole
con coperchio non saldato)
6. Corpo
7. Dado del castello
8. Tenuta in grafite* (solo valvole con
coperchio non saldato)
9. Coperchio
10. Baderna
11. Vite del castello
12. Premistoppa
13. Castello
14. Viti di regolazione del
premistoppa
15. Tappi di chiusura
16. Boccola del castello
