Edward Univalve Manuale D'istruzioni Italiano 07/14
20
Uso corretto dei riduttori/volantini per chiudere le valvole
Univalve applicabili (dimensioni da 1-1/4 fino a 4)
RIDUTTORI/VOLANTINI
L'uso di riduttori e volantini aumenta l'efficacia di chiusura ed
elimina la necessità di ricorrere a barre telescopiche.
I riduttori/volantini utilizzati nelle valvole Edward Univalve
vantano la capacità comprovata di realizzare una tenuta
perfetta, eliminando perdite dalle sedi. Ciò consente di ottenere
i carichi dello stelo raccomandati, riportati a pag. 19.
Poiché si tratta di volantini di diametro più piccolo del normale,
devono essere colpiti più volte per ottenere la coppia richiesta.
Il numero di colpi necessari dipende dalle dimensioni del
riduttore/volantino, dello stelo e della sede, oltre che dalla
pressione differenziale che la valvola deve vincere per poter
chiudere.
I valori indicati nella tabella riportata di seguito si basano
su una valutazione standard della capacità del personale
dell'impianto di accelerare il riduttore/volantino contro
l'adattatore dello stelo. Oltre a ciò, questi valori si basano
sul presupposto che tutte le parti siano in buone condizioni
(nessun vincolo o accumulo sostanziale di sporco sullo stelo).
I valori indicati corrispondono al numero minimo di colpi
richiesti: un numero superiore non danneggerà le valvole.
D'altra parte, la mancata chiusura ermetica delle valvole può
causare perdite, con conseguente degrado nel tempo delle
superfici di tenuta.
RACCOMANDAZIONI D'USO (continua)

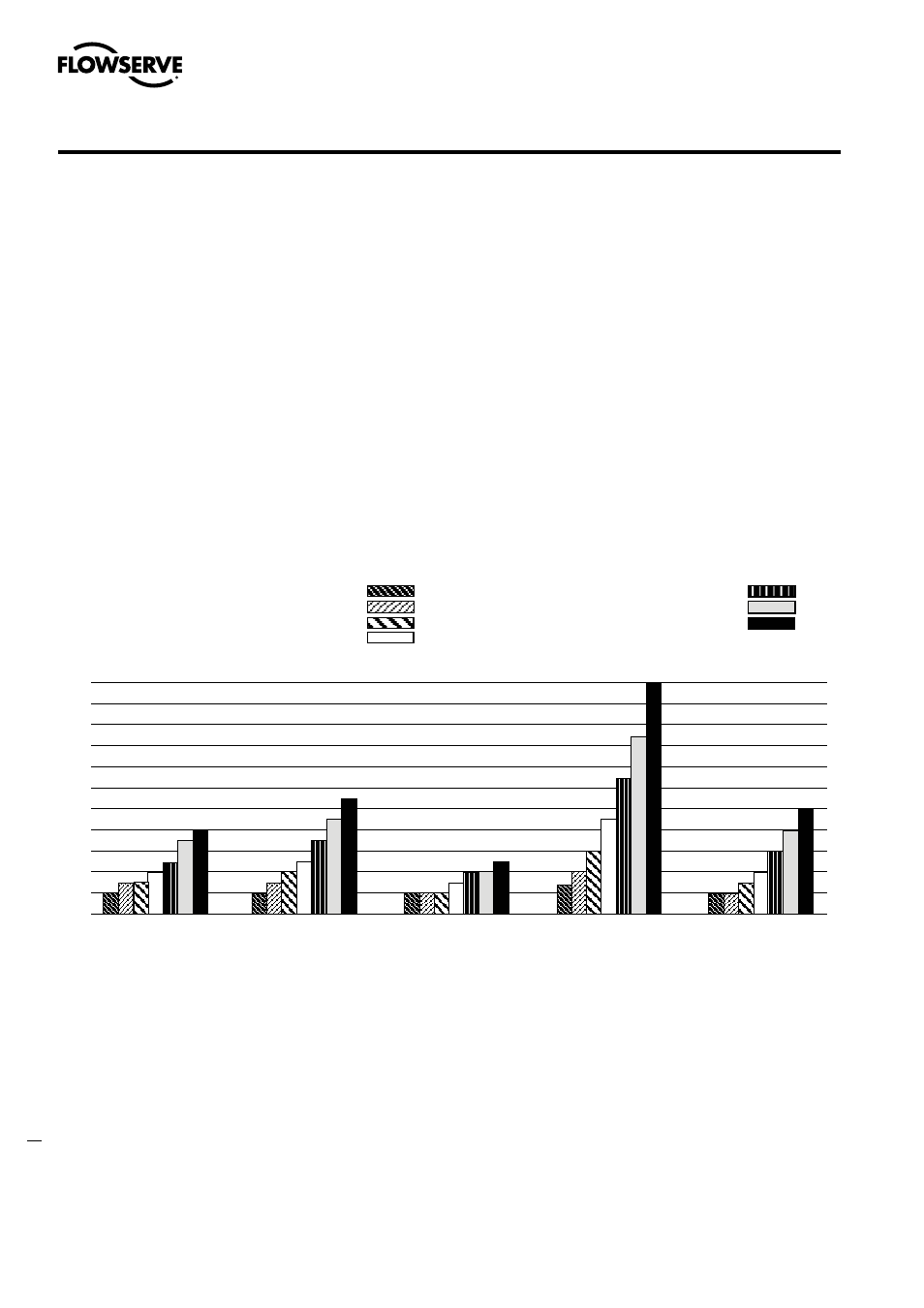

GRAFICO SULL'USO DEL VOLANTINO/RIDUTTORE
Pressione massima a mandata chiusa < 1000 PSIG
Pressione massima a mandata chiusa < 1500 PSIG
Pressione massima a mandata chiusa < 2000 PSIG
Pressione massima a mandata chiusa < 2500 PSIG
Pressione massima a mandata chiusa < 3000 PSIG
Pressione massima a mandata chiusa < 3500 PSIG
Pressione massima a mandata chiusa < 4000 PSIG 3
1.) Per individuare i gruppi coppia di serraggio A-E, vedere le pagine 10–13.
2.) Il numero di colpi/giri indicato rappresenta il valore "minimo" per i corrispondenti valori di coppia.
3.) Per pressioni a mandata chiusa maggiori di 4000 PSIG, raddoppiare il numero di colpi consigliati a 4000 PSIG
per il gruppo valvola applicabile.
22
20
18
16
14
12
10
8
6
4
2
0
22
20
18
16
14
12
10
8
6
4
2
0
Gruppo di serraggio A 1 Gruppo di serraggio B 1 Gruppo di serraggio C 1 Gruppo di serraggio D 1 Gruppo di serraggio E 1
Numero di colpi richiesti per la tenuta in posizione chiusa
2
Impactor
