Test grafico ed e
s
ecuzio
ne del
programma UNIT

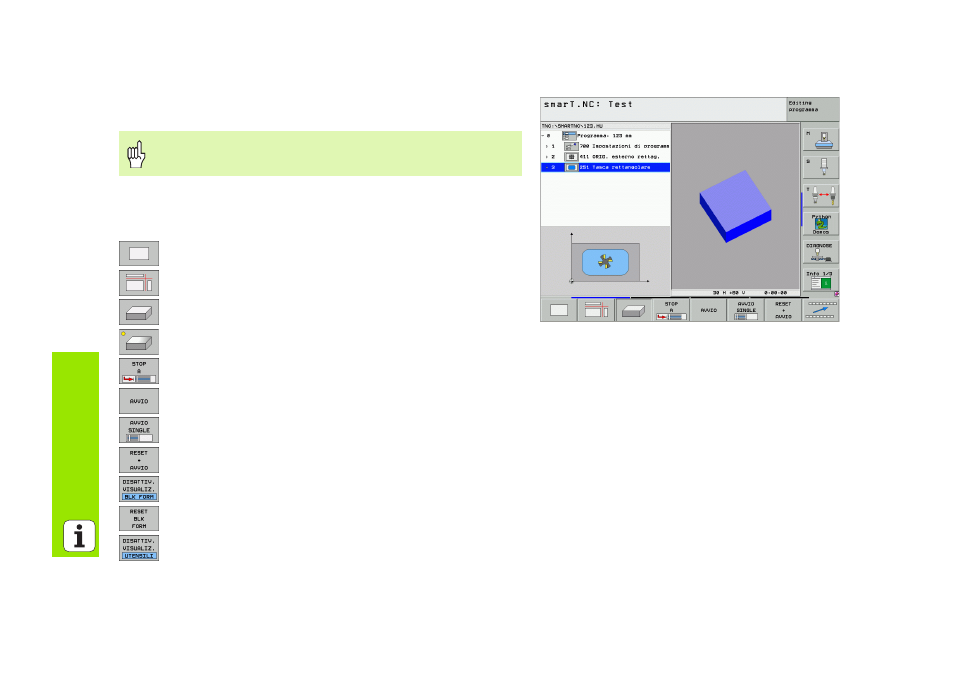

Grafica di test e grafica di esecuzione programma
Nei modi operativi secondari Test ed Esecuzione il TNC può
rappresentare graficamente una lavorazione. Tramite softkey si possono
selezionare le seguenti funzioni:
 vista dall'alto
 rappresentazione in 3 piani
 rappresentazione 3D
 Rappresentazione 3D ad alta risoluzione
 Esecuzione Test del programma fino ad un determinato
blocco
 Prova dell'intero programma
 Test del programma unit per unit
 Reset del pezzo grezzo e test dell'intero programma
 Visualizzazione/non visualizzazione del contorno pezzo
grezzo
 Reset pezzo grezzo
 Visualizza/maschera l'utensile
Selezionare la ripartizione dello schermo GRAFICA oppure
PROGRAMMA+GRAFICA!
