Modifica di file
DXF
(opzio
ne
software)
Modifica di file DXF
(opzione software)
Applicazione

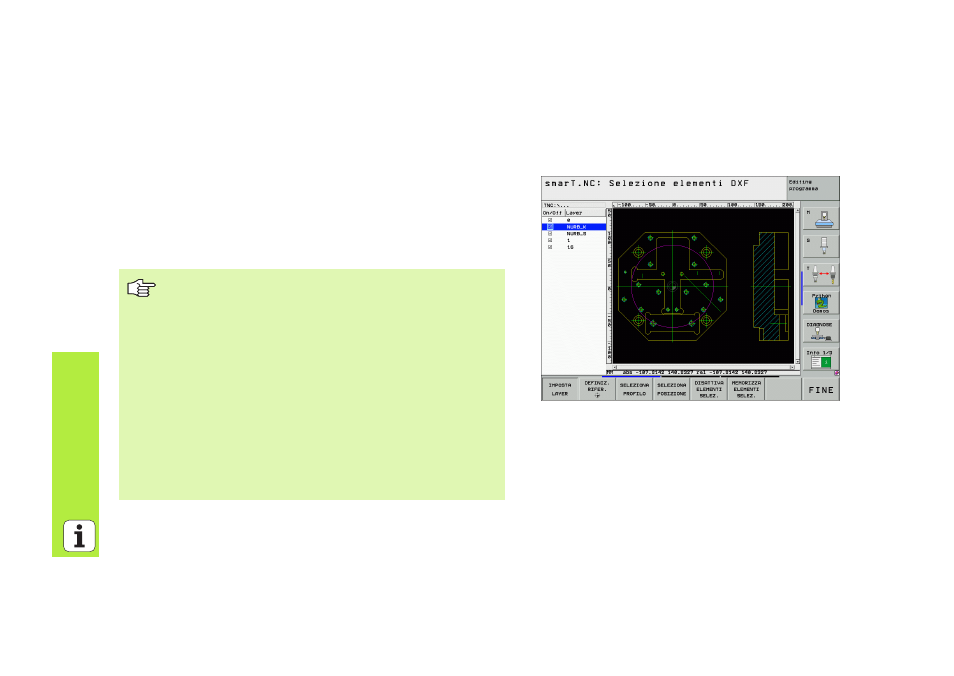

I file DXF generati su un sistema CAD possono essere aperti
direttamente sul TNC, per estrarre da essi profili o posizioni di lavorazione
e memorizzarli come programmi con dialogo in chiaro oppure come file
dati di punti. I programmi con dialogo in chiaro ricavati dalla selezione di
profili possono essere eseguiti anche su controlli TNC più vecchi, poiché
i programmi di profilo contengono solo blocchi L e CC/C.
Il file DXF da elaborare deve essere memorizzato sul disco
fisso del TNC.
Prima dell'immissione nel TNC verificare che il nome del
file DXF non contenga spazi oppure caratteri speciali non
ammessi.
Il file DXF da aprire deve contenere almeno un layer.
Il TNC supporta il formato DXF più diffuso R12
(corrispondente a AC1009).
I seguenti elementi DXF sono selezionabili come profilo:
„ LINE (retta)
„ CIRCLE (cerchio completo)
„ ARC (cerchio parziale)
