Modifica di file
DXF
(opzio
ne
software)

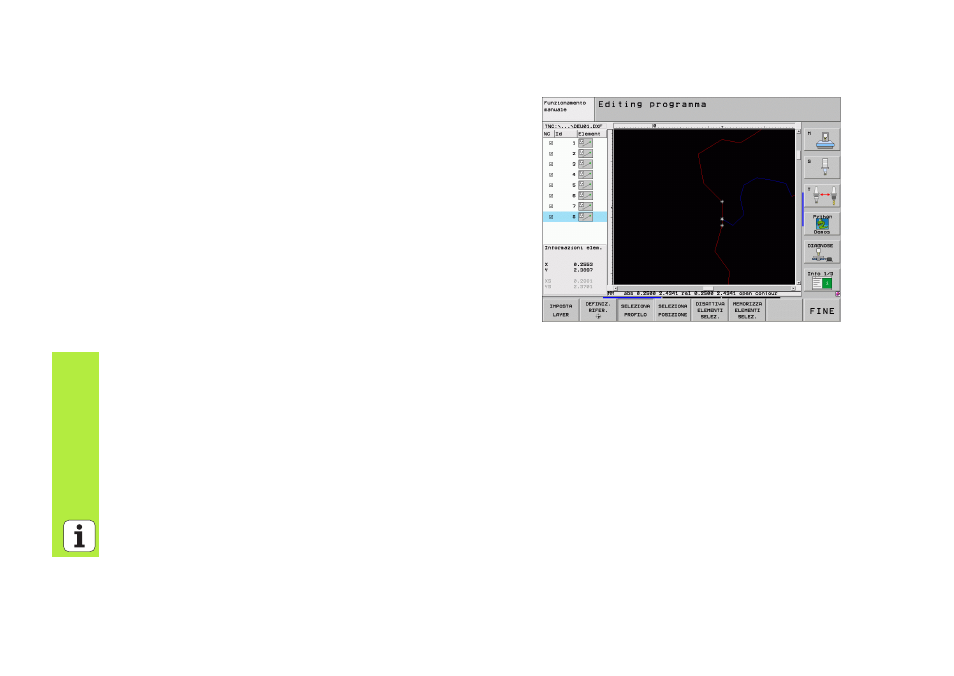

Informazioni su elementi
Il TNC visualizza sullo schermo in basso a sinistra diverse informazioni
sull'elemento di profilo che è stato selezionato per ultimo cliccando con
il mouse nella finestra sinistra o destra.
„ retta
punto finale delle rette e in aggiunta in grigio il punto di partenza delle
rette
„ Cerchio, cerchio parziale
centro del cerchio, punto finale del cerchio e senso di rotazione. In
aggiunta in grigio punto di partenza e raggio del cerchio
