Modifica di file
DXF
(opzio
ne
software)
Impostazione dei layer
I file DXF contengono di regola più layer (livelli), con cui il costruttore può
organizzare il proprio disegno. Attraverso la tecnica a layer il costruttore
raggruppa diversi tipi di elementi, p.es. il profilo vero e proprio del pezzo,
le quote, le linee ausiliarie e di costruzione, i tratteggi e i testi.
Per avere sullo schermo il minor numero possibile di informazioni
superflue durante la selezione del profilo, tutti i layer superflui contenuti
nel file DXF possono essere mascherati.

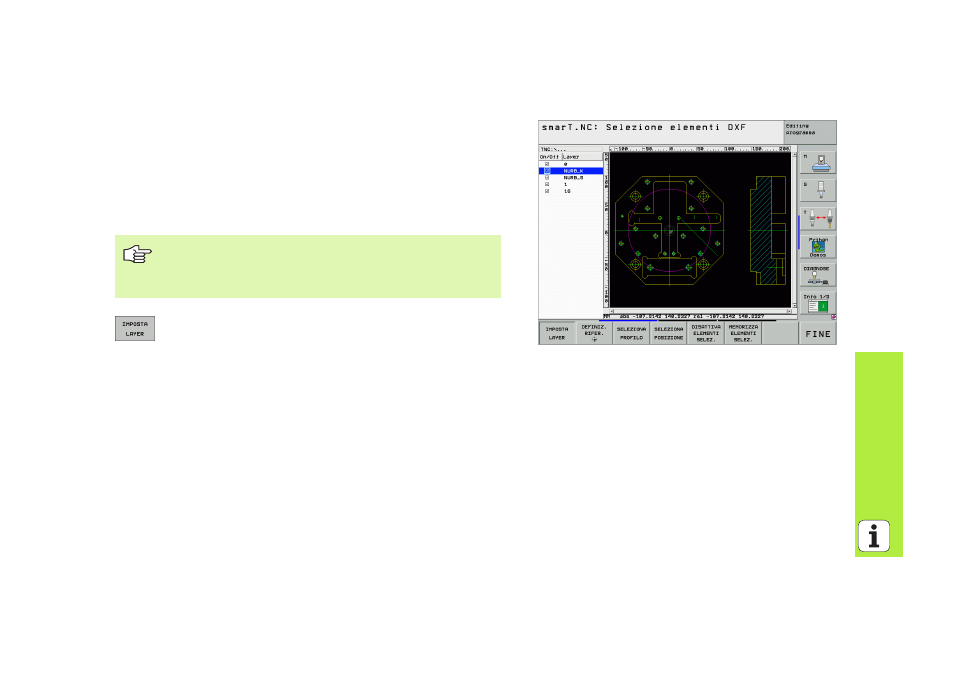

 Se non è già attivo, selezionare il modo di impostazione dei
layer: Il TNC visualizza nella finestra sinistra tutti i layer
contenuti nel file DXF attivo
 Per mascherare un layer: Selezionare con il tasto sinistro del
mouse il layer desiderato e mascherarlo cliccando sulla
casella di controllo
 Per visualizzare un layer: Selezionare con il tasto sinistro del
mouse il layer desiderato e visualizzarlo di nuovo cliccando
sulla casella di controllo
Il file DXF da elaborare deve contenere almeno un layer.
Si può selezionare un profilo anche se il costruttore lo ha
memorizzato su diversi layer.
