Modifica di file
DXF
(opzio
ne
software)
Dividere, prolungare, accorciare elementi di profilo
Se gli elementi di profilo da selezionare sono raccordati nel disegno, il
corrispondente elemento di profilo deve essere prima diviso. Questa
funzione è automaticamente disponibile nel modo di selezione di un
profilo.
Procedere come segue:

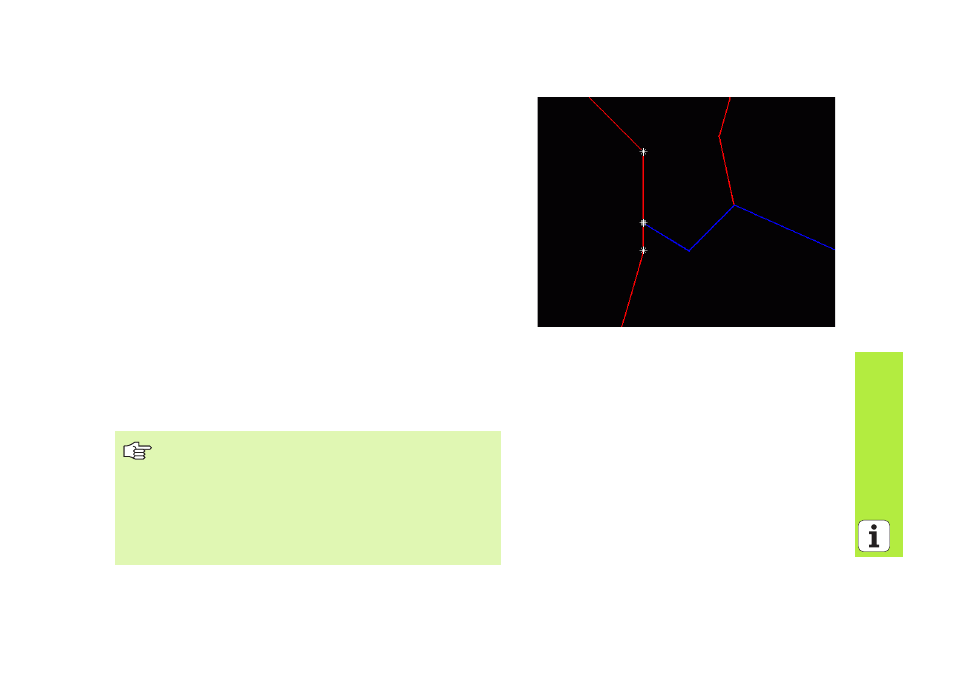

 L'elemento di profilo raccordato è selezionato, quindi marcato in colore
blu
 Cliccare sull'elemento di profilo da dividere: Il TNC indica il punto
d'intersezione con un asterisco con cerchio e i punti finali selezionabili
con un asterisco semplice
 Tenendo premuto il tasto CTRL cliccare sul punto d'intersezione: Il TNC
divide l'elemento di profilo sul punto d'intersezione e maschera di
nuovo i punti. Eventualmente il TNC prolunga o accorcia l'elemento di
profilo raccordato fino al punto d'intersezione tra i due elementi
 Cliccare di nuovo l'elemento di profilo diviso: Il TNC visualizza di nuovo
il punto d'intersezione e i punti finali
 Cliccare il punto finale desiderato: Il TNC marca in colore blu l'elemento
ora diviso
 Scegliere l'elemento di profilo successivo
Se l'elemento di profilo da prolungare/accorciare è una
retta, il TNC prolunga/accorcia l'elemento di profilo in
modo lineare. Se l'elemento di profilo da prolungare/
accorciare è un arco di cerchio, il TNC prolunga/accorcia
l'arco di cerchio in modo circolare.
Per utilizzare queste funzioni, devono essere già
selezionati almeno due elementi di profilo, in modo che la
direzione sia univocamente definita.
