Modifica di file
DXF
(opzio
ne
software)
Funzione Zoom

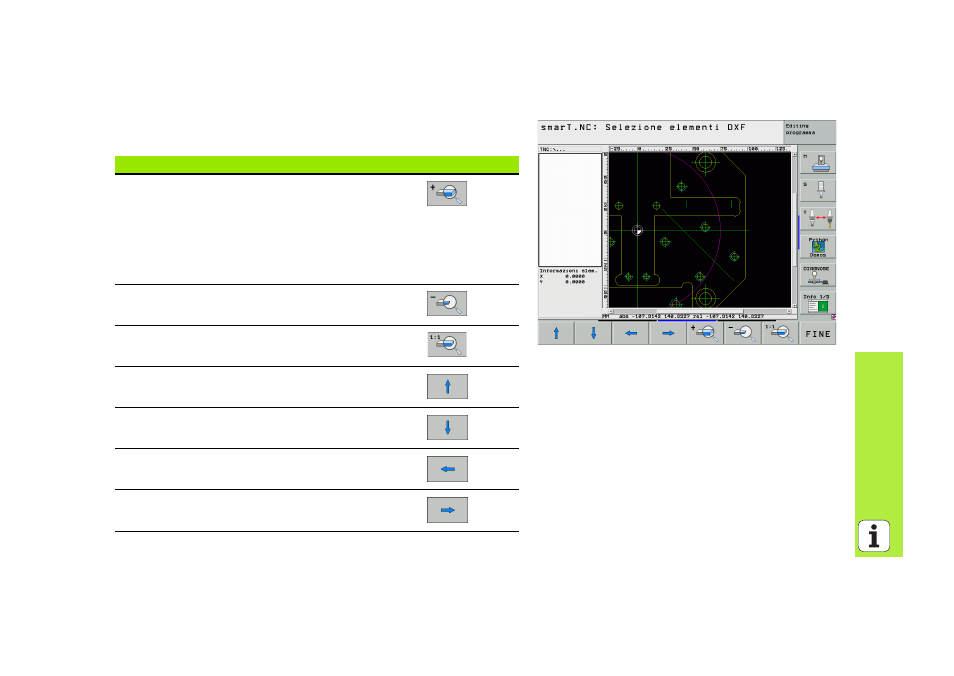

Per riconoscere facilmente anche piccoli dettagli durante la selezione di
profili o di punti, il TNC mette a disposizione una potente funzione Zoom:
Funzione Softkey
Ingrandimento del pezzo. Il TNC esegue
l'ingrandimento in modo da ingrandire sempre il
centro della sezione attualmente rappresentata.
Event. posizionare con le barre di scorrimento il
disegno nella finestra in modo che il dettaglio
desiderato sia direttamente visibile quando viene
attivato il softkey.
Riduzione del pezzo
Rappresentazione del pezzo in dimensione originale
Spostamento verso l'alto del campo di zoom
Spostamento verso il basso del campo di zoom
Spostamento verso sinistra del campo di zoom
Spostamento verso destra del campo di zoom
