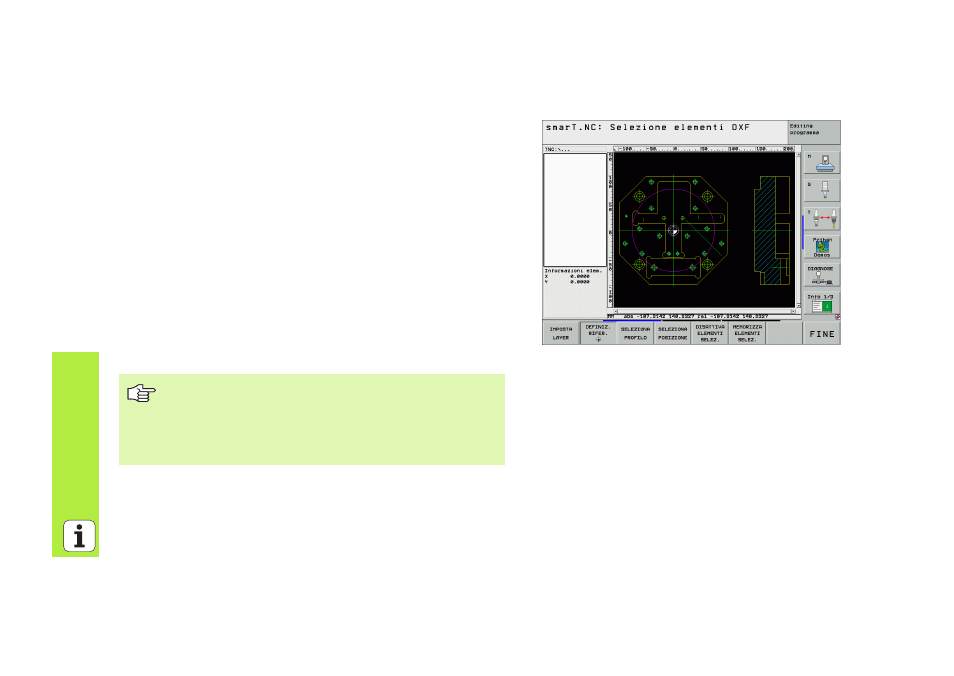

Definizione origine

Non sempre l'origine del disegno del file DXF è collocata in modo da poter
essere utilizzata direttamente come origine del pezzo. Pertanto il TNC
mette a disposizione una funzione con cui cliccando su un elemento si
può spostare su un punto conveniente l'origine del disegno.

L'origine può essere definita sui seguenti punti:

„

Sul punto iniziale, finale o centrale di una retta

„

Sul punto iniziale o finale di un arco di cerchio

„

Su ciascuna transizione di quadrante o al centro di un cerchio completo

„

Nel punto d'intersezione tra

„

retta – retta, anche se il punto d'intersezione si trova sul
prolungamento della rispettiva retta

„

retta – arco di cerchio

„

retta – cerchio completo

„

cerchio completo/cerchio parziale – cerchio completo/cerchio
parziale

Per poter definire un'origine, si deve usare la tastiera del
TNC o un mouse collegato tramite USB.

L'origine può essere modificata anche se il profilo è stato
già selezionato. Il TNC calcola i dati effettivi solo quando il
profilo selezionato viene memorizzato in un programma.
