InstallazIone
3-32
HPR130XD Manual Gas
– 806324 Revisione 2

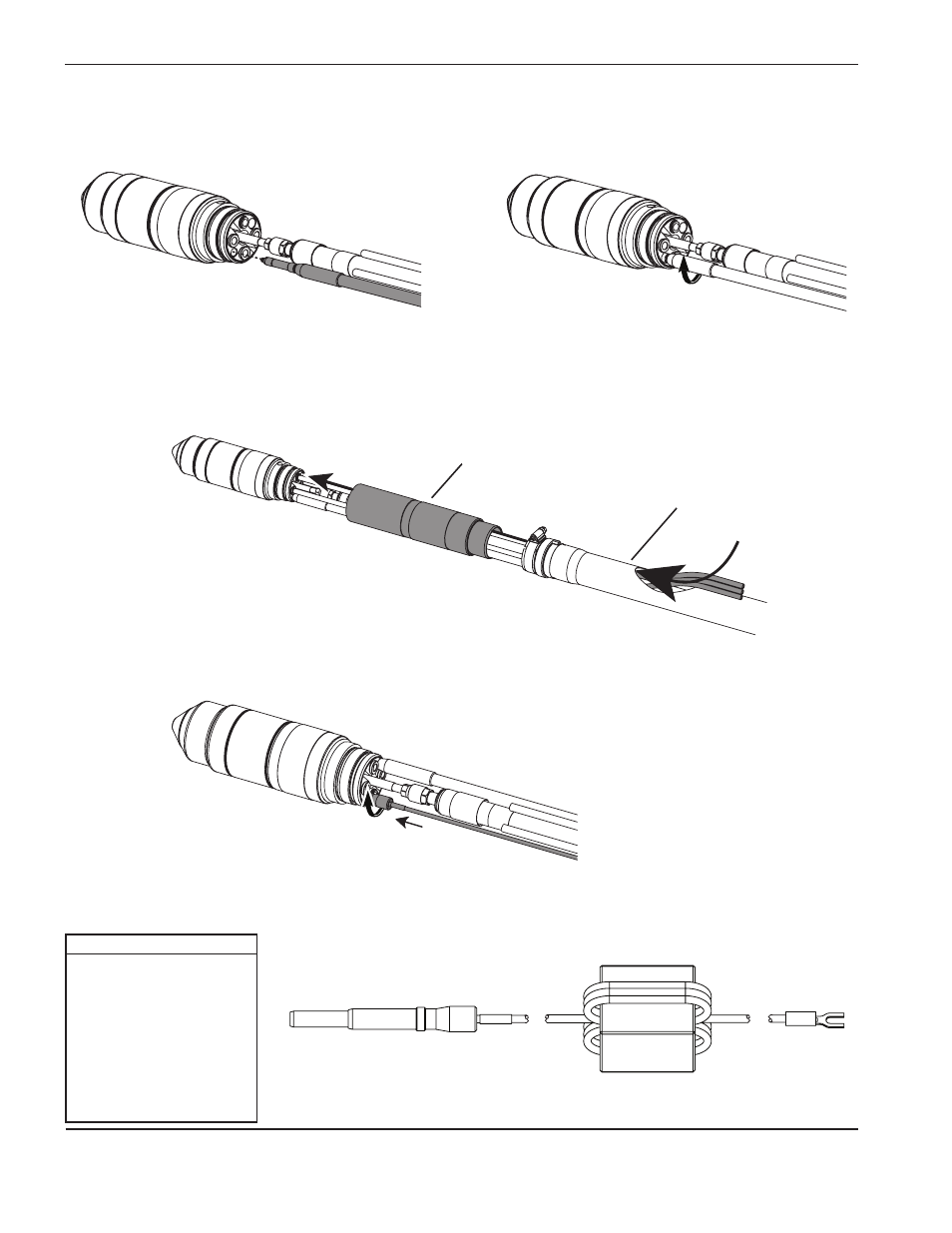

5. Collegare il cavo dell’arco pilota (giallo). Inserire il connettore nella presa torcia e serrarlo a mano fino a fissarlo.
6. Collegare il filo contatto ohmico opzionale.
6a. Instradare il filo contatto ohmico attraverso l’apertura nel coperchio schermato e sulla boccola della torcia.
Cappuccio schermato
Manicotto
6b. Inserire il connettore nella presa torcia e serrarlo a mano fino a fissarlo.
Codici articolo filo contatto ohmico
(non compreso nel sistema HPR130XD. Mostrato solo a titolo di riferimento)
Codice articolo
Lunghezza
123983
3 m
123984
6 m
123985
7,5 m
123986
9 m
123987
12 m
123988
15 m
123989
23 m
123990
30 m
123991
45 m
