InstallazIone
3-14
HPR130XD Manual Gas
– 806324 Revisione 2
Installazione della valvola di chiusura
•

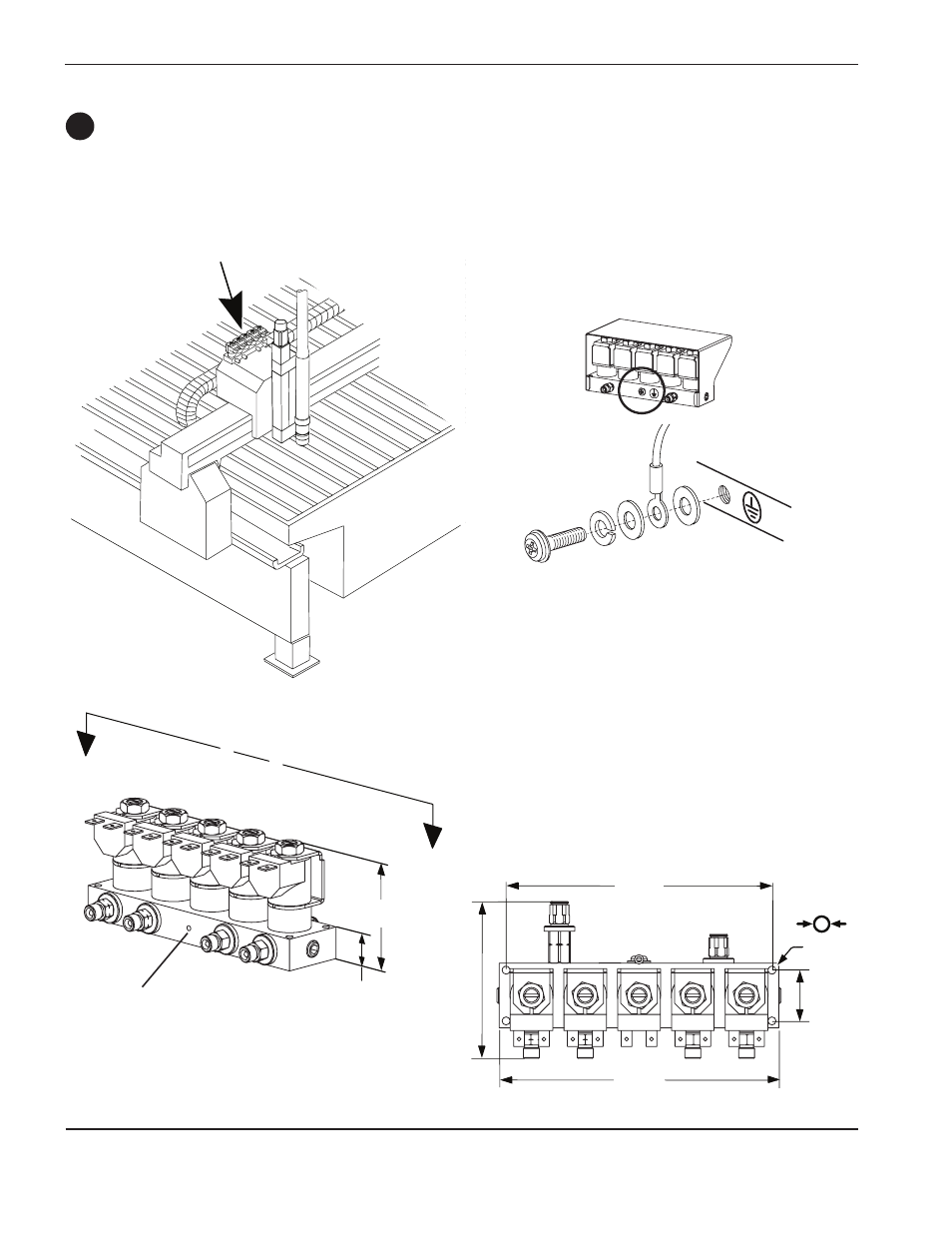

Montare il gruppo valvola di chiusura vicino al carrello torcia. La lunghezza massima dei tubi flessibili del gas tra
il gruppo valvola di chiusura e la torcia è 1,8 m.
Messa a terra della valvola di chiusura
A - A
A
A
4,7 mm
157 mm
Foro di sfiato:
non ostruire
70 mm
19 mm
30 mm
92 mm
165 mm
