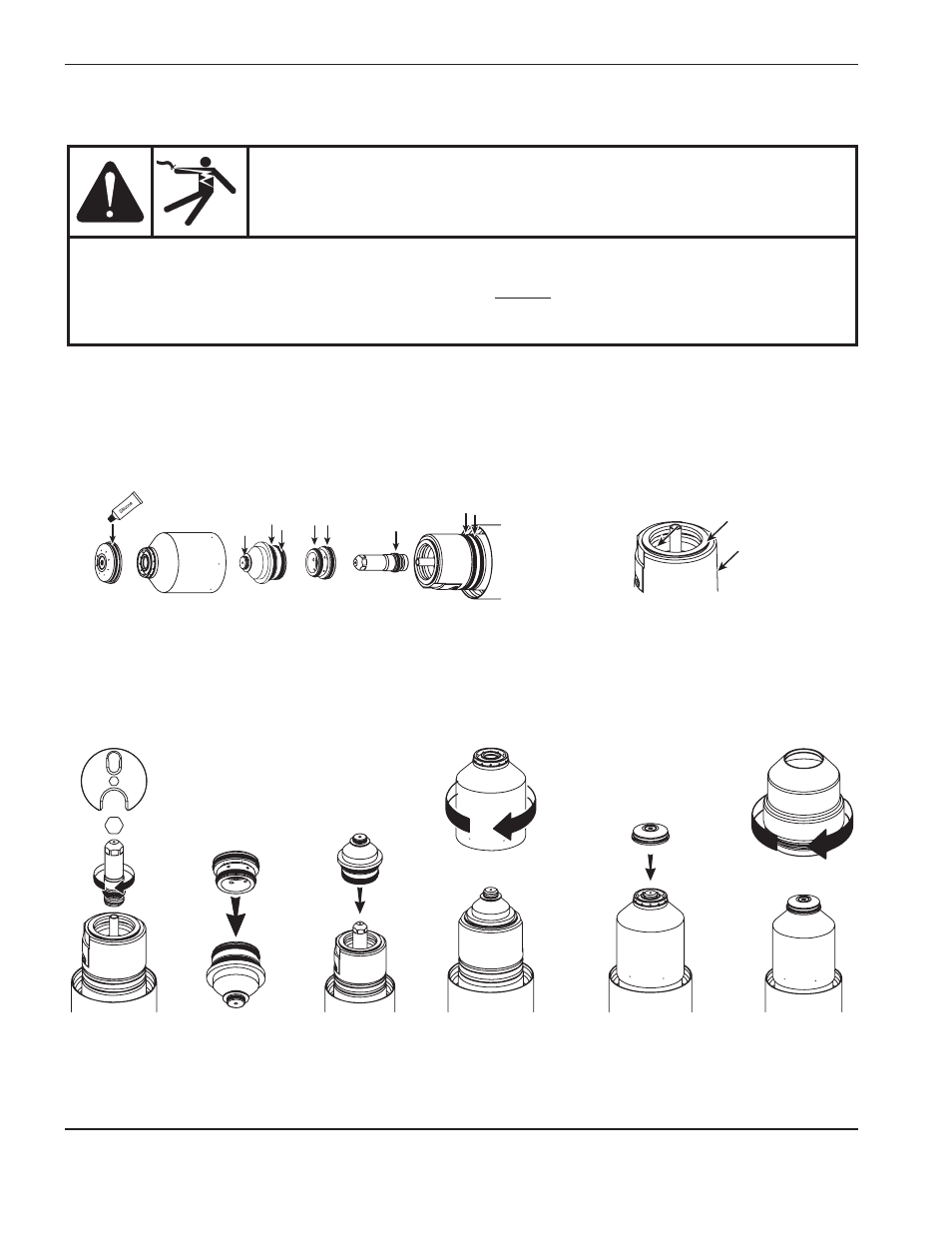

Installazione e ispezione dei consumabili
Pulire le superfici interne ed esterne della
torcia con un panno pulito o un panno carta.
Strumento: 104119
Applicare un sottile strato di lubrificante siliconico
su ciascun o-ring. L’o-ring deve essere lucido ma non
devono essere presenti accumuli di grasso.
1. Installare
l’elettrodo
2. Installare
l’anello
diffusore
3. Installare
l’ugello
e l’anello
diffusore
4. Installare
il cappuccio
di tenuta
dell’ugello
5. Installare
la protezione
6. Installare
il cappuccio
della
protezione
AVVERTENZA
Il sistema è stato progettato in modo da passare automaticamente al modo di attesa quando
viene rimosso il cappuccio di protezione. Tuttavia è ASSOLUTAMENTE VIETATO SOSTITUIRE
I CONSUMABILI IN MODALITÀ DI ATTESA. Scollegare sempre l’alimentazione diretta
dell’alimentatore prima di ispezionare o sostituire le parti consumabili. Indossare sempre i guanti
durante la rimozione dei consumabili. La torcia potrebbe essere calda.
Installazione dei consumabili
Controllare ogni giorno lo stato d’usura delle parti consumabili prima di procedere al taglio. Prima di smontare
i consumabili, posizionare la torcia sul bordo del tavolo di taglio, con il dispositivo di sollevamento in posizione
di massima elevazione, per impedire la caduta dei consumabili nel tavolo d’acqua.
Nota: non stringere eccessivamente le parti! Serrare solo fino al congiungimento delle parti corrispondenti.
