InstallazIone
3-10
HPR130XD Manual Gas
– 806324 Revisione 2
**
**
**
Messa a terra CA/messa a terra
per manutenzione
Asta a terra
Telaio e messa a terra RFI
Per il gruppo carrello e la consolle RHF è necessario prevedere un percorso separato verso la bus bar a terra del banco da taglio.
Banco da taglio
Generatore
plasma
CC positiva
Command
THC
Bus bar
Bus bar
Command
THC
Consolle
RHF
Consolle di
dosaggio
Consolle del gas/
di selezione
Controllo Numerico
Computerizzato (CNC)
consolle

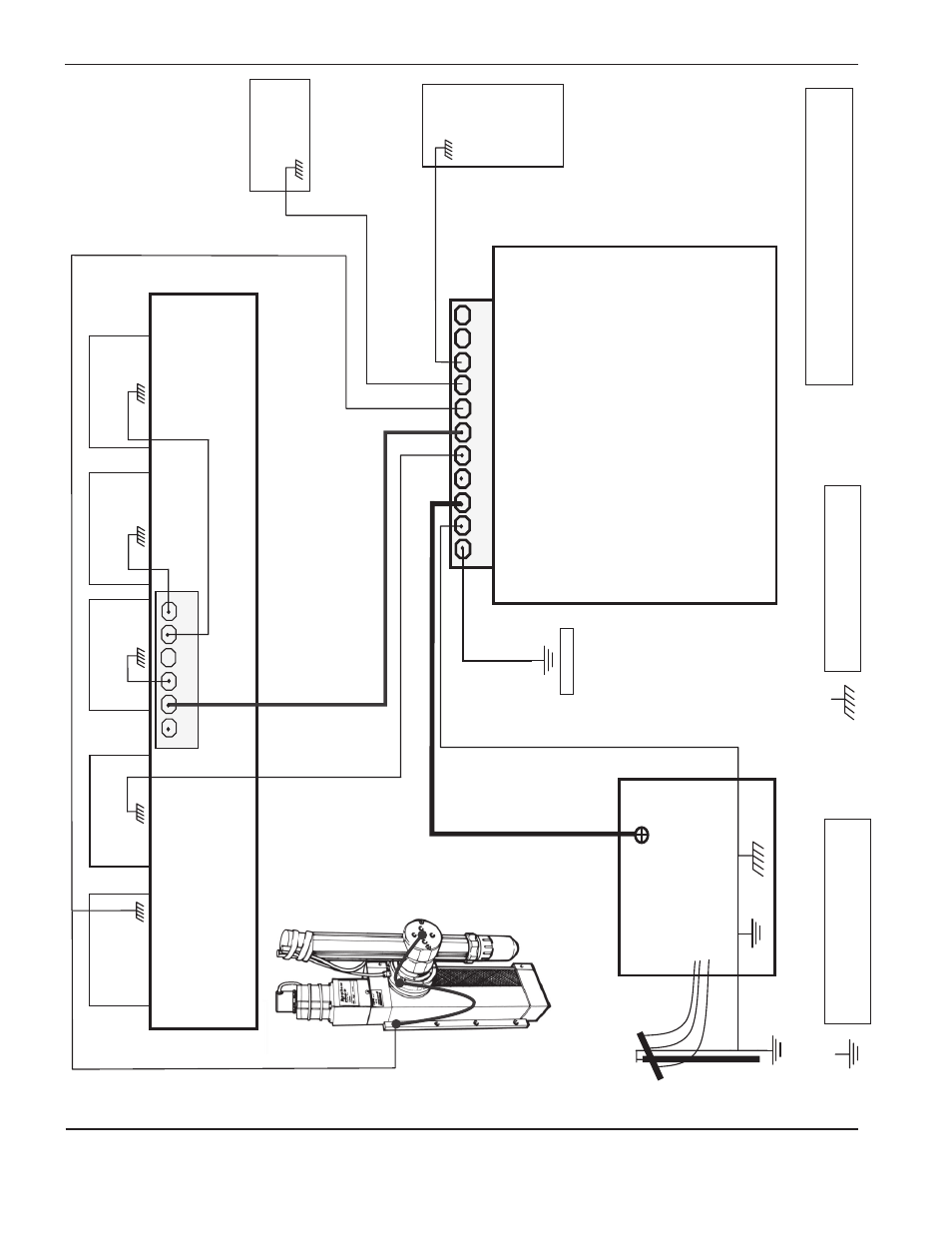

Schema di messa a terra
(alcuni sistemi non includono tutti i componenti illustrati)
Macchina di taglio a portale
Refrigerante
