InstallazIone
3-22
HPR130XD Manual Gas
– 806324 Revisione 2

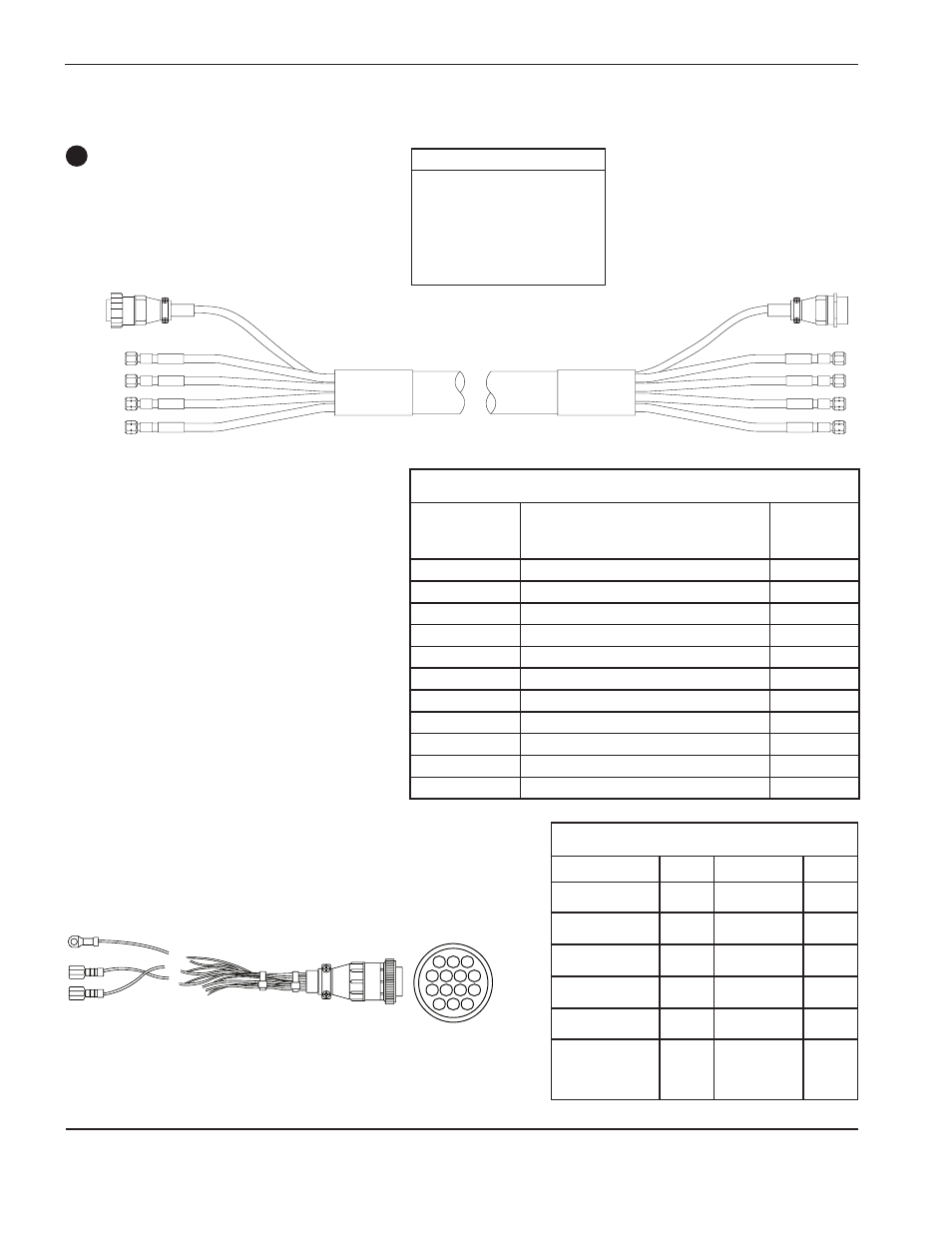

Cavo dalla consolle del gas alla
valvola di chiusura
Cavo valvola di chiusura
1
10
9
8
6
5
4
7
2 3
11
12 13 14
Lato B
Lato A
(maschio/piedini)
Connessioni dalla consolle del gas alla valvola di chiusura
Lato femmina sulla valvola di chiusura
Lato maschio su consolle del gas
Codice articolo Lunghezza
128989
3 m
128990
4,5 m
128782
7,5 m
128967
10 m
128786
15 m
128991
20 m
Elenco dei segnali dei cavi –
dalla consolle del gas al cavo della valvola di chiusura
Lato consolle
del gas
Lato valvola
di chiusura
N. piedini
Descrizione
N. piedini
1
120 VCA Caldo – Pre-flusso gas di protezione
1
2
120 VCA Ritorno – Pre-flusso gas di protezione
2
3
120 VCA Caldo – Flusso di taglio gas di protezione
3
4
120 VCA Ritorno – Flusso di taglio gas di protezione
4
5
120 VCA Caldo – Pre-flusso plasma
5
6
120 VCA Ritorno – Pre-flusso plasma
6
7
120 VCA Caldo – Flusso di taglio plasma
7
8
120 VCA Ritorno – Flusso di taglio plasma
8
9
120 VCA Caldo – Sfiato plasma
9
10
120 VCA Ritorno – Sfiato plasma
10
11
Terra
11
Elenco dei segnali dei cavi –
cavo valvola di chiusura
Descrizione
Lato B
Colore
Lato A
Gas di protezione
Pre-flusso
S
P
Rosso/nero
Rosso
1
2
Gas di protezione
Flusso di taglio
S
C
Rosso/nero
Rosso
3
4
Plasma
Pre-flusso
P
P
Rosso/nero
Rosso
5
6
Plasma
Flusso di taglio
P
C
Rosso/nero
Rosso
7
8
Sfiato
V
V
Rosso/nero
Rosso
9
10
Terra
GND
GND
GND
GND
Verde/giallo
11
12
13
14
Cavo e tubo flessibile del gas
7
