InstallazIone
HPR130XD Manual Gas
– 806324 Revisione 2
3-27

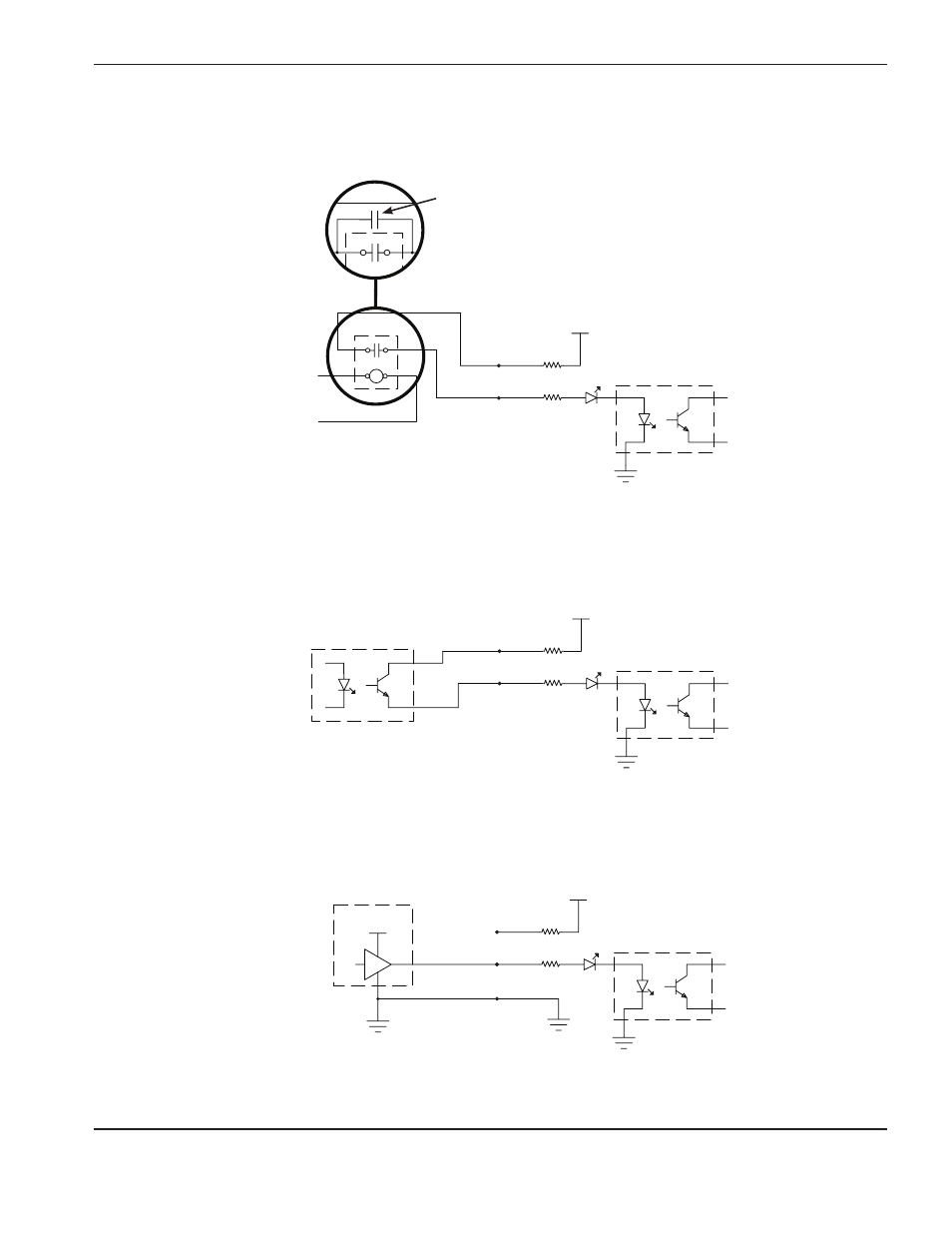

Esempi di circuiti di alimentazione
Uscita da
CNC/PLC
Relè esterno
(CA o CC)
1. Interfaccia relè
+24 VCC
HPR
Terra
2. Interfaccia fotoaccoppiatore
CNC/PLC
+24 VCC
HPR
Terra
Uscita transistor
fotoaccoppiatore
12 V – 24 VCC
CNC/PLC
+24 VCC
HPR
Terra
Terra
Attuatore attivo
se segnale alto
3. Interfaccia uscita amplificata
Nota: la vita utile del relè esterno può essere aumentata
aggiungendo un condensatore di poliestere metallizzato
(0,022 uF 100 V o superiore) in parallelo con i contatti del relè.
