6/28/00
Command THC (X-Y)
Manuale di istruzioni
3c-7
HT2000LHF INSTALLAZIONE
C
A
THC.71
B
SHIELD
2
3
1
4
5
J5
Gruppo di interfaccia
plasma
Cappuccio di ritenzione della torcia con linguetta IHS
Codice articolo 120837
Conduttori di contatto ohmico
Conduttori di contatto ohmico
Vedere Figura 3c-4.
Installare il filo del contatto ohmico nel passacavo del gruppo di interfaccia plasma.
Installare un terminale ad “U” di dimensioni appropriate sull’estremità del filo e collegarlo al
terminale J5-5 denominato SHIELD (schermo).
Installare l’altra estremità del conduttore di contatto ohmico alla linguetta IHS sul cappuccio di
ritenzione sulla torcia.
C
B
A

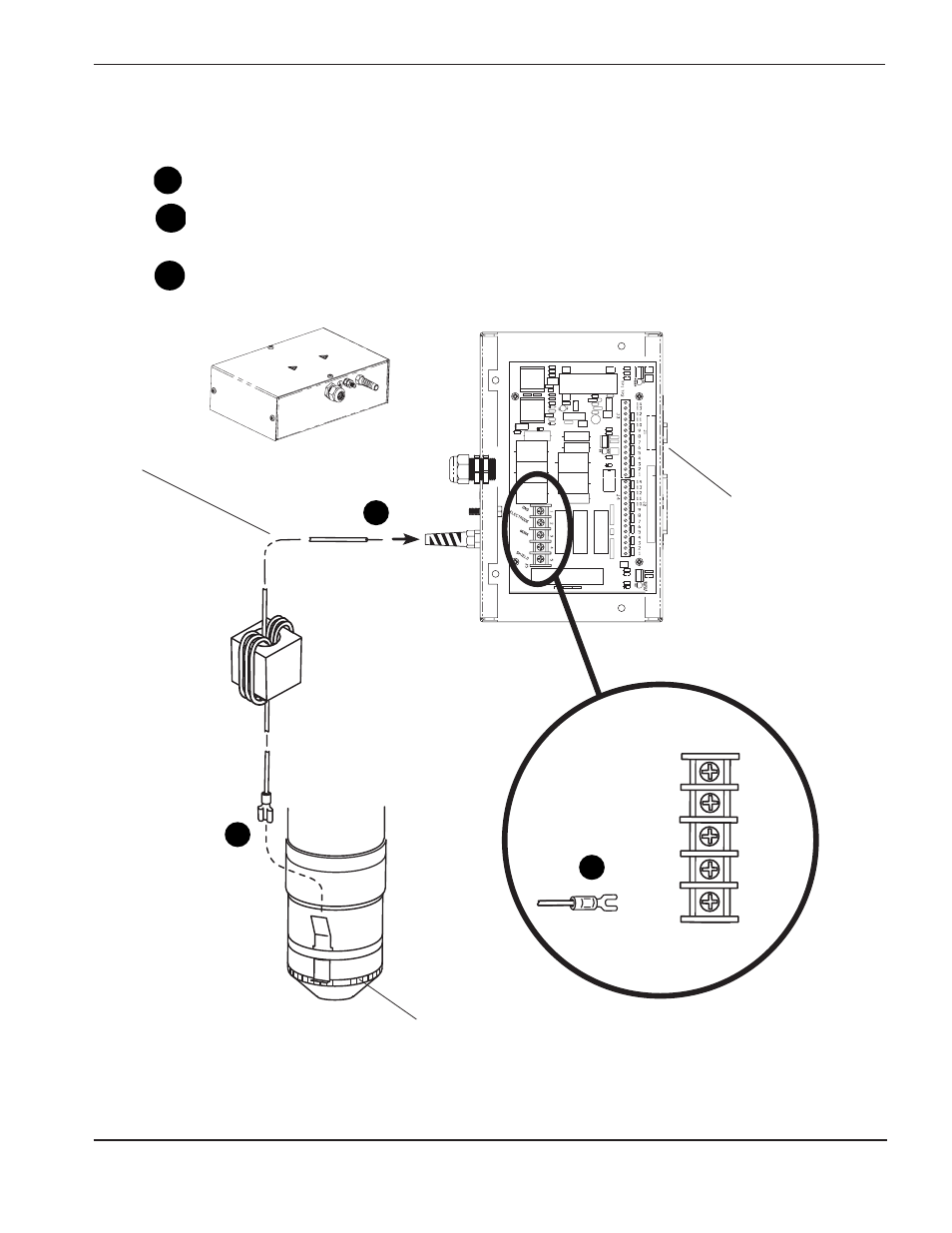

Figura 3c-4
Connessione del conduttore di contatto ohmico dell’HT2000LHF
