INSTALLAZIONE
9
3-26 Command THC (X-Y) Manuale di istruzioni
Codice articolo Lunghezza
123197 5 ft./1.5 m
123198 10 ft./3 m
123199 15 ft./4.6 m
123200 20 ft./6.1 m
123020 25 ft./7.6 m
123201 30 ft./9.1 m
123202 35 ft./10.6 m
Codice articolo Lunghezza
123203 40 ft./12.2 m
123204 45 ft./13.7 m
123021 50 ft./15.2 m
123205 75 ft./23 m
123206 100 ft./30.5 m
123207 125 ft./38 m
123208 150 ft./45.6 m
THC.83
Connettore tipico
Numero Numero
piedino Colore Nome segnale Funzione piedino
5 Uscita Rosso Motor Phase A + Alimenta il motore dell’unità di sollevamento, fase A+. 5 Ingresso
4 Nero Fase motore A + 4
9 Uscita Rosso Motor Phase A - Alimenta il motore dell’unità di sollevamento, fase A-.. 4 Ingresso
8 Nero Fase motore A - 9
3 Non collegato
7 Uscita Rosso Motor Phase B + Alimenta il motore dell’unità di sollevamento, fase B+. 7 Ingresso
6 Nero Fase motore B + 6
2 Uscita Rosso Motor Phase B - Alimenta il motore dell’unità di sollevamento, fase B-. 2 Ingresso
1 Nero Fase motore B - 1
Modulo di controllo THC Motore di sollevamento THC

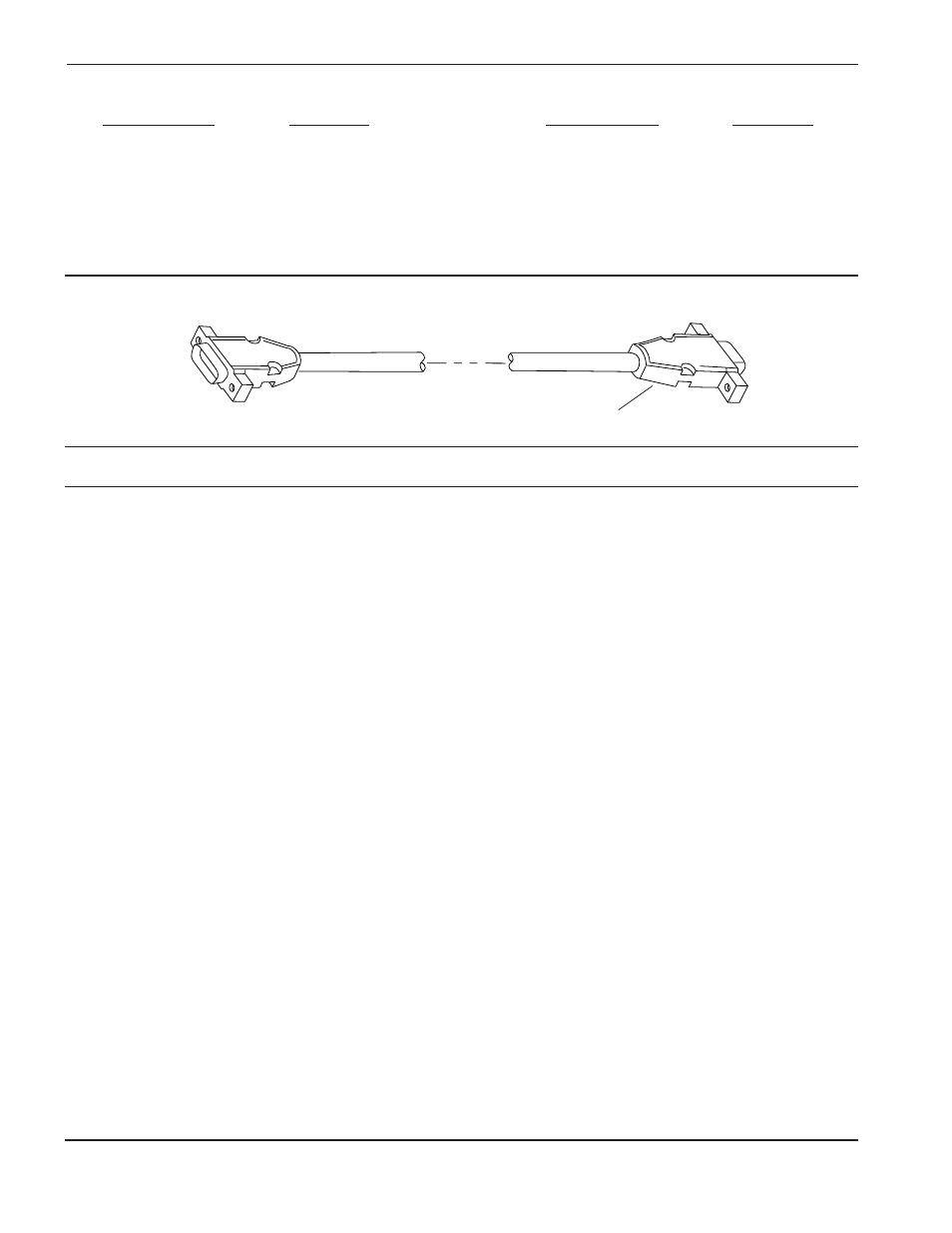

Figura 3-18 Cavo dell’azionamento del motore – Codici articolo ed elenco dei segnali
