LISTA DEI COMPONENTI
6
Command THC (X-Y) Manuale di istruzioni 6-7

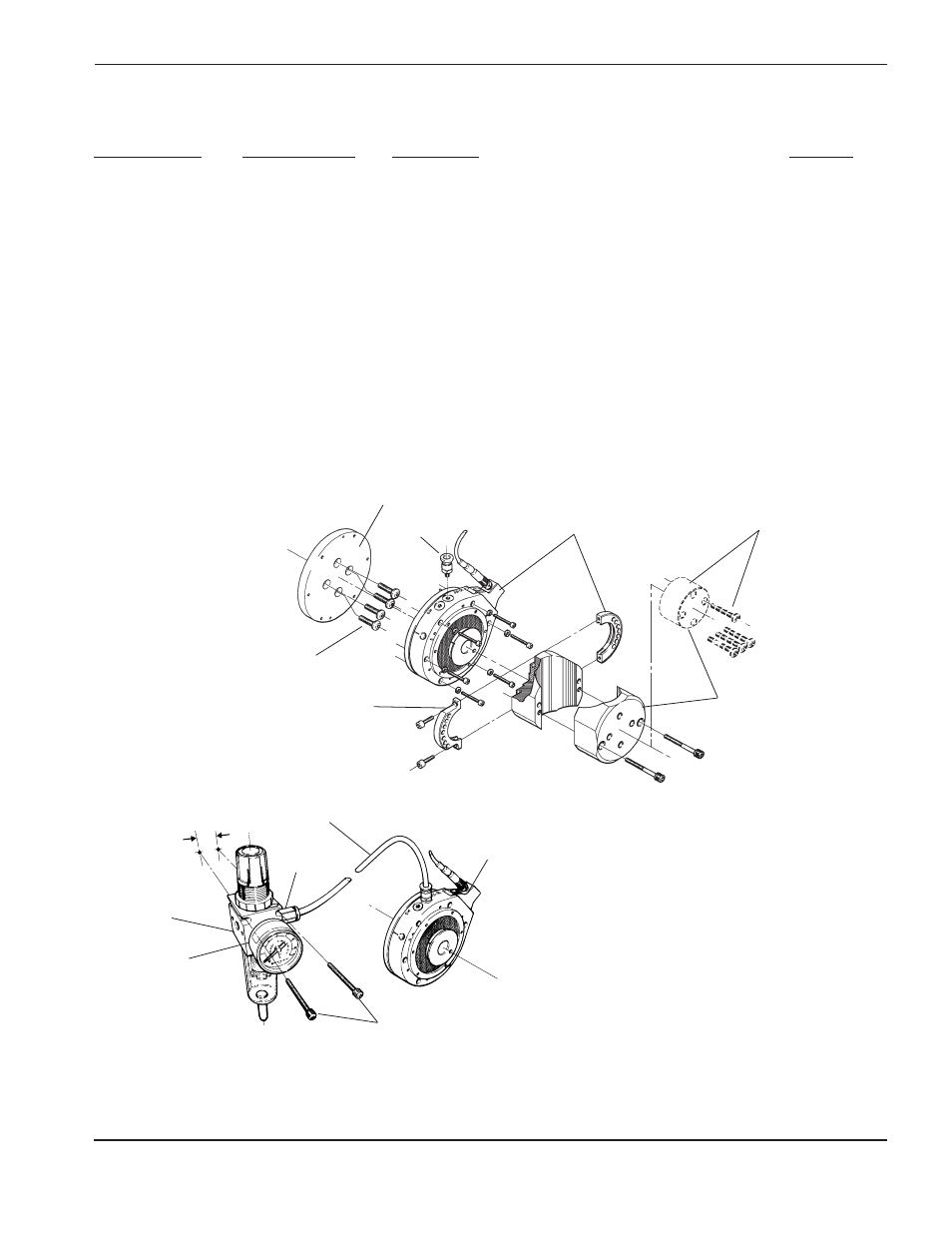

Figura 6-6 Kit dispositivo di distacco torcia unità di sollevamento X-Y
Kit dispositivo di distacco torcia unità di sollevamento X-Y (opzionale)
Numero indice Codice articolo Descrizione Quantità
128281 Kit, X-Y lifter torch breakaway 1
1 004774 Bracket, breakaway X-Y fiberglass 1
Screw 6
2 075509 Socket cap, 1/4-20 X 1/2 inch hex BTN S/Z 4
3 027574 Breakaway, Command THC 1
3a 123596 Cable: CMD THC lifetr torch breakaway 1
Screw 2
Collar 1
4 015317 Connector, male 10-32 X 1/4 inch, push In tube 1
5 046078 Tubing, 1/4 inch O.D. Synflex 10 ft. (3m)
129361 Regulator/Filter assembly 1
6 011039 Filter/Regulator 1
7 011038 Gauge, pressure 150 PSI (10.2 Bar) maximum 1
8 015285 Adapter, 1/8 inch NTP X 1/4 inch push-in tube 1
THC.41
3
1
4
2
3
Kit blocco supporto
torcia (fig. 6-5)
Viti a testa esagonale fornite dal cliente (2)
8-32 x 1-1/2 poll. (4 x 40 mm)
Lo spessore e le viti a testa esagonale
non vengono utilizzate se il dispositivo
di distacco è installato.
3
5
8
6
7
