Hypertherm THC X-Y Table Torch Height Control Manuale d'uso
Pagina 68
7
3c-6
Command THC (X-Y)
Manuale di istruzioni
HT2000LHF INSTALLAZIONE
Figura 3c-3

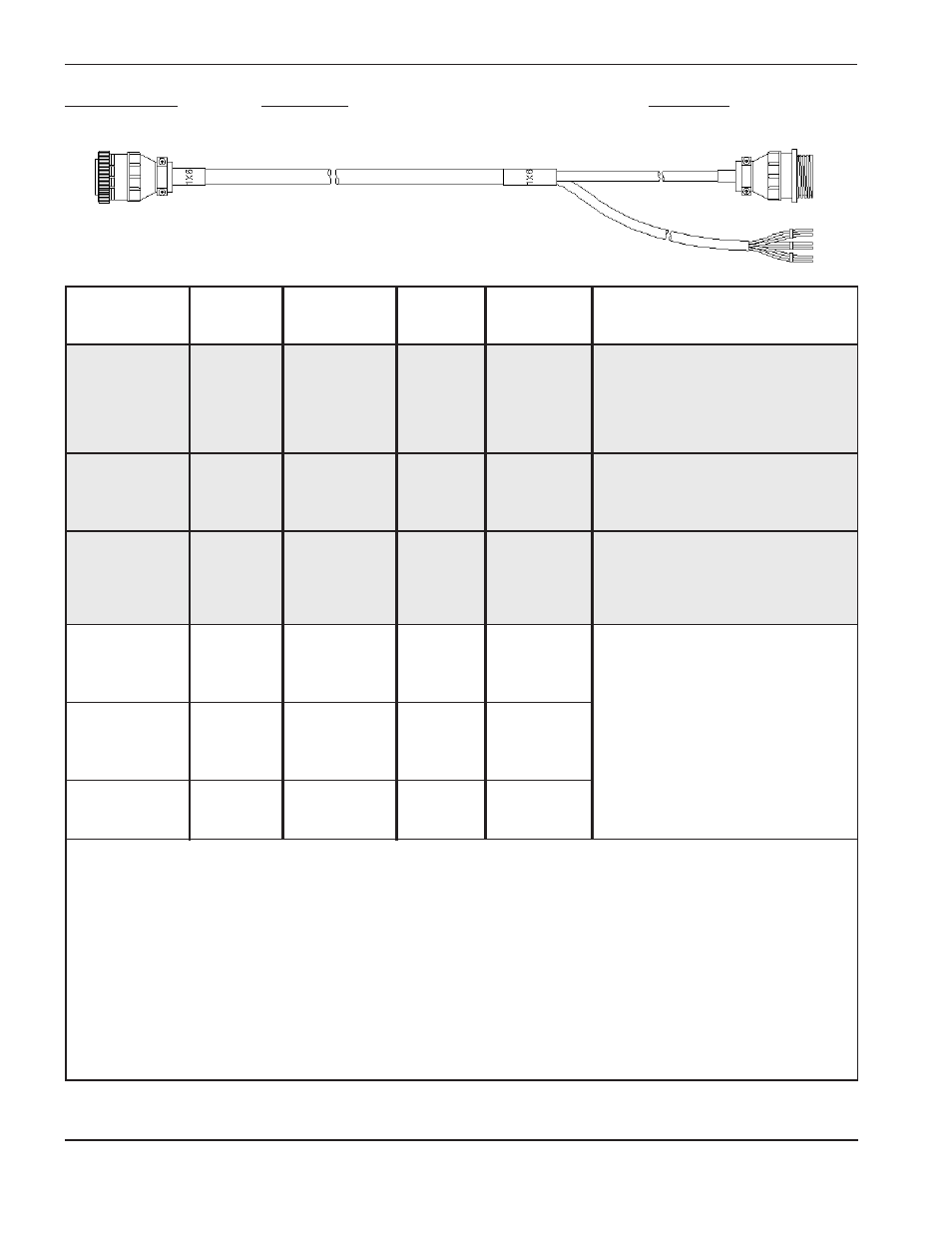

Cavo Interfaccia HT2000LHF – Codici articolo ed elenco dei segnali
Codice articolo
Descrizione
Lunghezza
123329
HT2000LHF Power Supply Interface Cable
6 ft./1.8 m
Estremità
Estremità
Nome
alimentatore
Estremità
interfaccia
segnale
Colore
(1X6)
CNC
plasma
Funzione
Hold
- Nero
5
Non
J4-6
(Opzionale) Segnale (I/O) di fermo
Fermo
+ Bianco
1
connesso
J4-5
accensione utilizzato per il pre-flusso
Dispersione
Dispersione
10
durante l’IHS. Utilizzato inoltre
dall’alimentatore per sincronizzare il
funzionamento delle installazioni multiple
di torce.
Plasma Start
- Nero
9
Non
J4-4
Segnale d’inizio plasma mantenuto
Inizio plasma
+ Blu
15
connesso
J4-3
durante il taglio plasma. Se il segnale
Dispersione
Dispersione
14
viene perduto, è necessario riavviare il
sistema.
Arc Transfer
- Nero
32
Non
J3-2
Segnale di trasferimento arco. Il contatto
Trasferimento arco + Rosso
37
connesso
J3-1
si chiude dopo il trasferimento dell’arco
Dispersione
Dispersione
26
e il ritardo di sfondamento (impostato sul
pannello anteriore dell’alimentatore).
Chiusura del contatto a secco.)
Ramp Down Error
Nero
7
7
Non
Errore di chiusura
Marrone
3
3
connesso
graduale
Dispersione
Dispersione
12
12
Not used
Nero
7
7
Non
Questi segnali sono connessi al CNC.
Non utilizzato
Marrone
3
3
connesso
Per informazioni sui segnali, fare
Dispersione
Dispersione
12
12
riferimento al manuale di istruzioni
HT2000LHF.
Not Used
Nero
16
16
Non
Non utilizzato
Verde
17
17
connesso
Dispersione
Dispersione
18
18
La zona grigia indica le connessioni dell’interfaccia plasma.
Gli altri punti di connessione (oltre a J4 e J3) del gruppo interfaccia plasma sono:
• J3-5 (+) e J3-6 (-) - contatto ugello alternativo. Un segnale otticamente isolato che indica se l’ugello è in contatto fisico con
la lamiera. Il contatto fisico è indicato dal numero logico 1.
• Da J3-7 a J3-12 - riservato per uso futuro.
• J3-13 e J3-14 - messa a terra protettiva.
• J4-1 (+) e J4-2 (-) - 24 VCC disponibili, 500 mA massimo
• J4-7 e J4-8 - segnale di sfondamento completo utilizzato dall’alimentatore per temporizzare la transizione dal flusso del
gas di sfondamento al flusso del gas di taglio. L’utente immette il ritardo in THC. Segnale di uscita.
• Da J4-9 a J4-14 - riservato per uso futuro.
[
]
[
]
[
]
[
]
[
]
[
]
