INSTALLAZIONE
7
3-10
Command THC (X-Y)
Manuale di istruzioni
Installazione della torcia (senza dispositivo di distacco)
(1) Montare la torcia sul gruppo di sollevamento con il blocco di sostegno e 2 viti. Vedere Figura 3-6.
(2) Installare lo schermo sul blocco di sostegno con 4 viti.

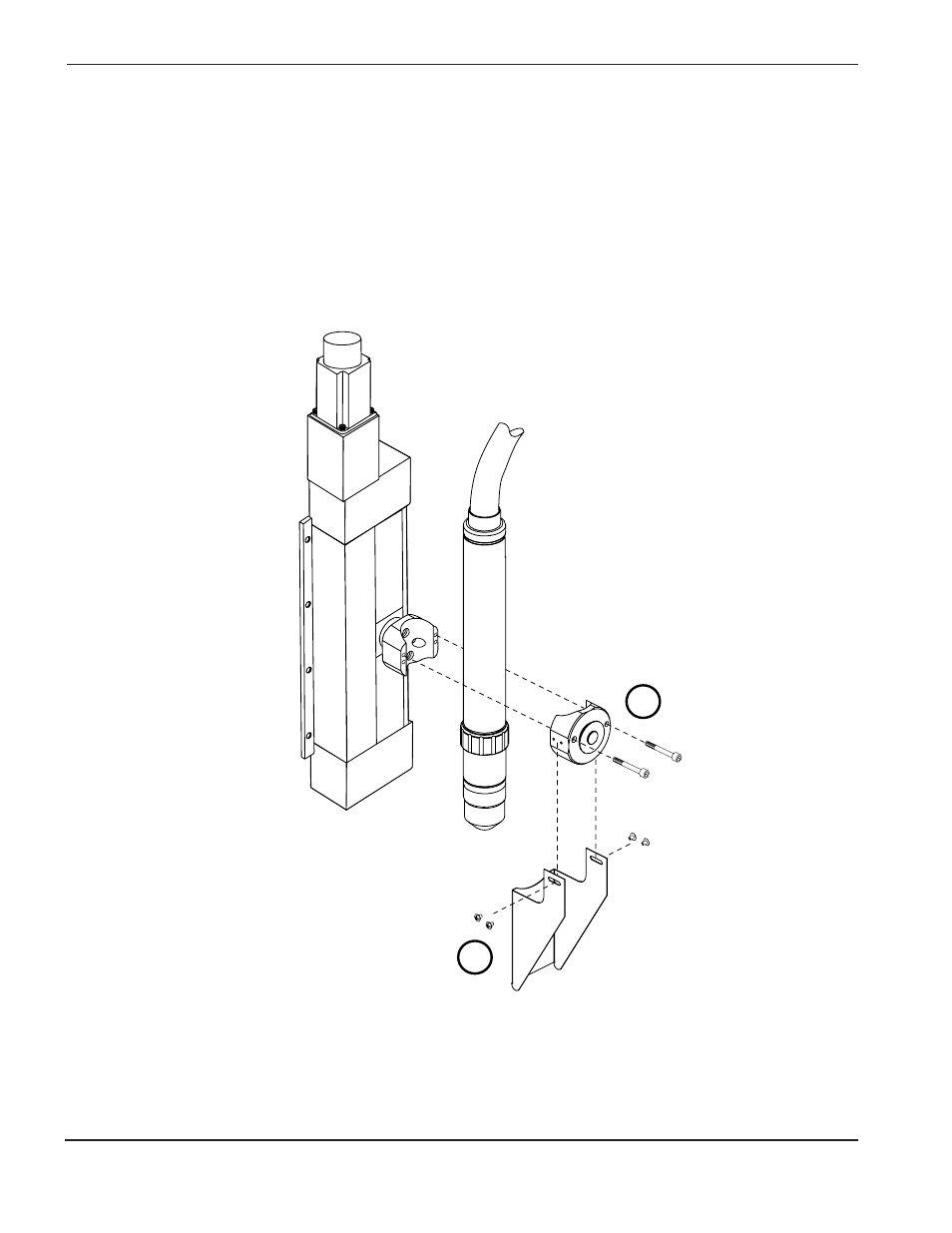

Figura 3-6
Torcia installata senza il dispositivo di distacco
2
1
THC.57
