MANUTENZIONE
9
Command THC (X-Y)
Manuale di istruzioni
5-11
Spie di stato della scheda dell’azionamento del motore durante l’accensione normale
I seguenti LED si trovano sulla scheda a circuito stampato Motor Drive, all’interno del modulo di controllo.
Vedere la figura 5-5.
LED
Funzione del segnale Stato
D1
Comando attivo
On
D15
Freno rilasciato
On*
D16
Su
Off
D17
Giù
Off
* On = il freno è sbloccato
Off = il freno è attivo

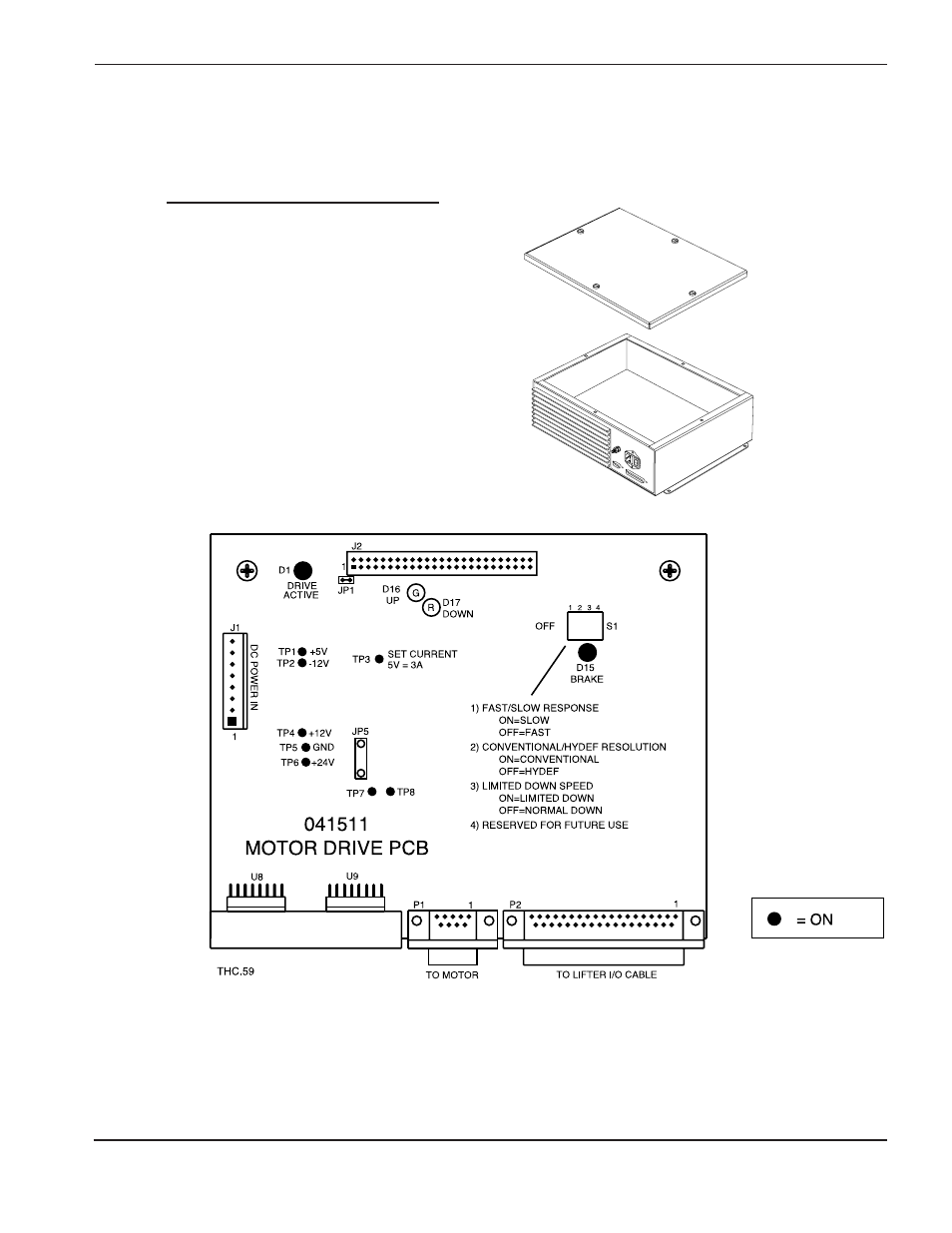

Figura 5-5
Scheda a circuito stampato Motor Drive
