INSTALLAZIONE
7
Command THC (X-Y) Manuale di istruzioni 3-11
Installazione della torcia (con dispositivo di distacco)
(1) Installare lo schermo sul blocco di sostegno con 4 viti. Vedere Figura 3-7.
(2) Montare la torcia sul gruppo di sollevamento con il blocco di sostegno e 2 viti.

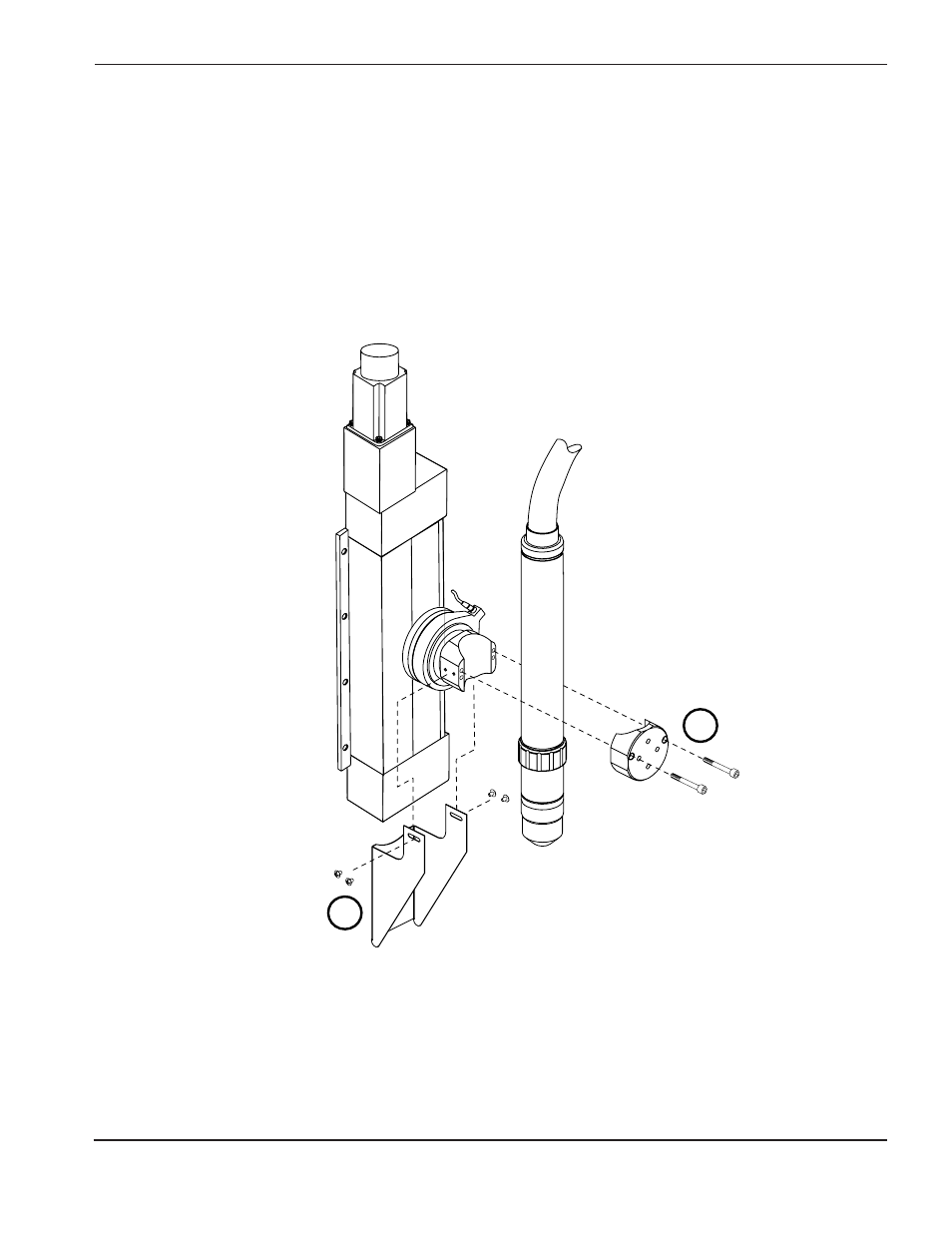

Figura 3-7 Torcia installata con il dispositivo di distacco
2
1
THC.56
