HPR130 INSTALLAZIONE
3i-4 Command THC for X-Y Table Manuale di istruzioni
9
Fili raccolti, fascettati e
fissati in posizione A
B

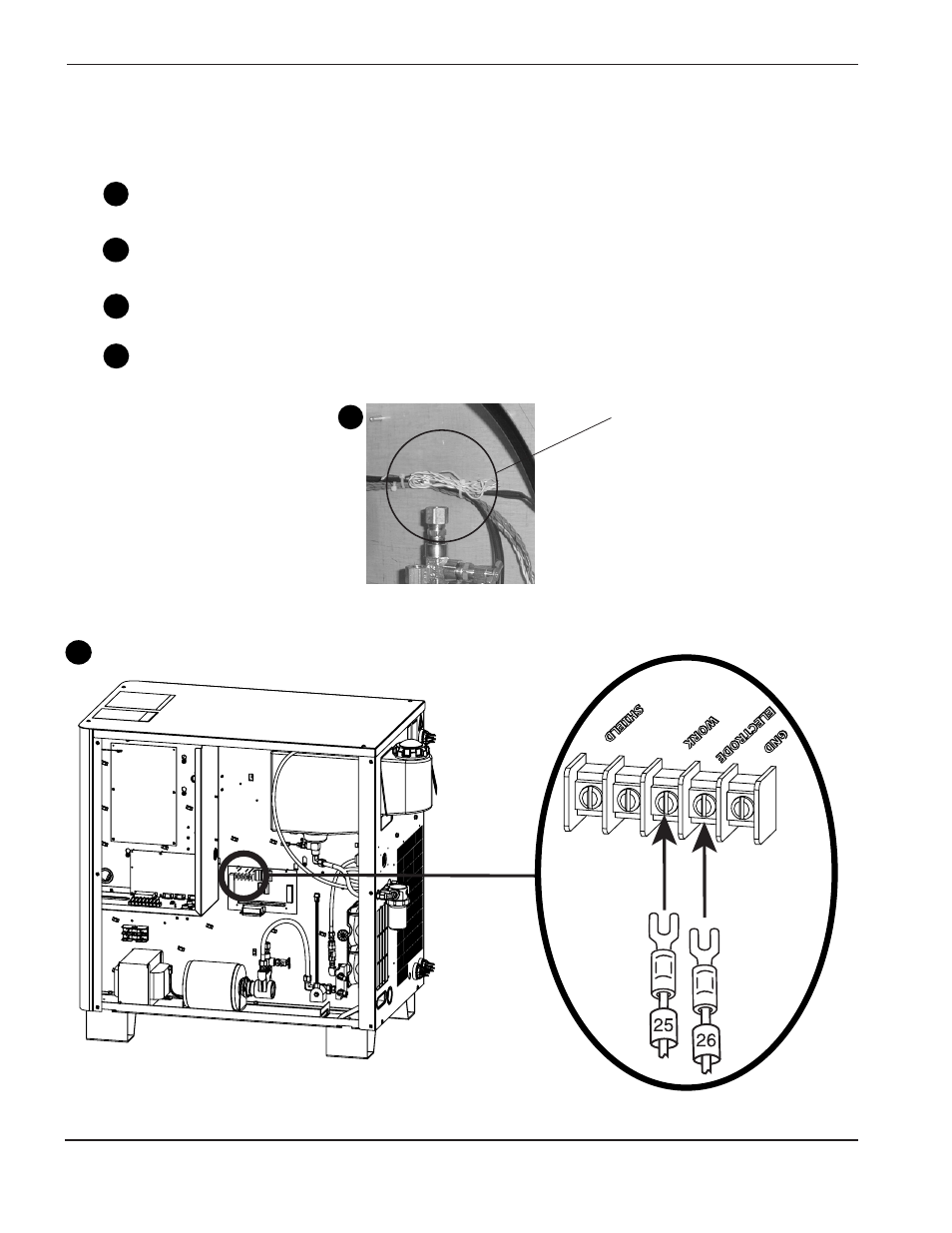

Figura 3i-4 Posizione del filo di interfaccia plasma
Figura 3i-5 Collegamenti della scheda di interfaccia plasma
Collegamenti della scheda di interfaccia plasma e della scheda di I/O
Vedere le Figure 3i-4, .3i-5, 3i-6, e 3i-7
Tagliare la fascetta fermacavi sui fili (numerati 25 e 26) raccolti al di sotto della scheda di controllo
altezza torcia (THC).
Collegare il filo n° 25 al terminale denominato WORK (PEZZO) ed il filo n° 26 al terminale denominato
ELECTRODE (ELETTRODO).
Tagliare la fascetta fermacavo sui fili (numerati 25 e 26) raccolti vicino alla scheda di I/O.
Collegare il filo n° 25 alla sbarra collettrice denominata WORK (+).
Collegare il filo n° 26 alla sbarra collettrice denominata TORCH (TORCIA) (-).
Fissare tutti i fili e i cavi necessari.
