INSTALLAZIONE
6/28/00
3-14 Command THC (X-Y) Manuale di istruzioni
Cavo di interfaccia macchina
1. Segnale di cavo installato – Vedere Figura 3-9.
Il cavo di interfaccia macchina fornisce un segnale per verificare che il cavo sia installato correttamente.
Deve essere assicurata la continuità attraverso i piedini 3 e 22 in modo che il segnale non sia interrotto.
Installare un ponticello nel CNC per assicurare la continuità tra i piedini 3 e 22 quando il cavo di interfaccia
macchina è installato sulla presa del CNC.

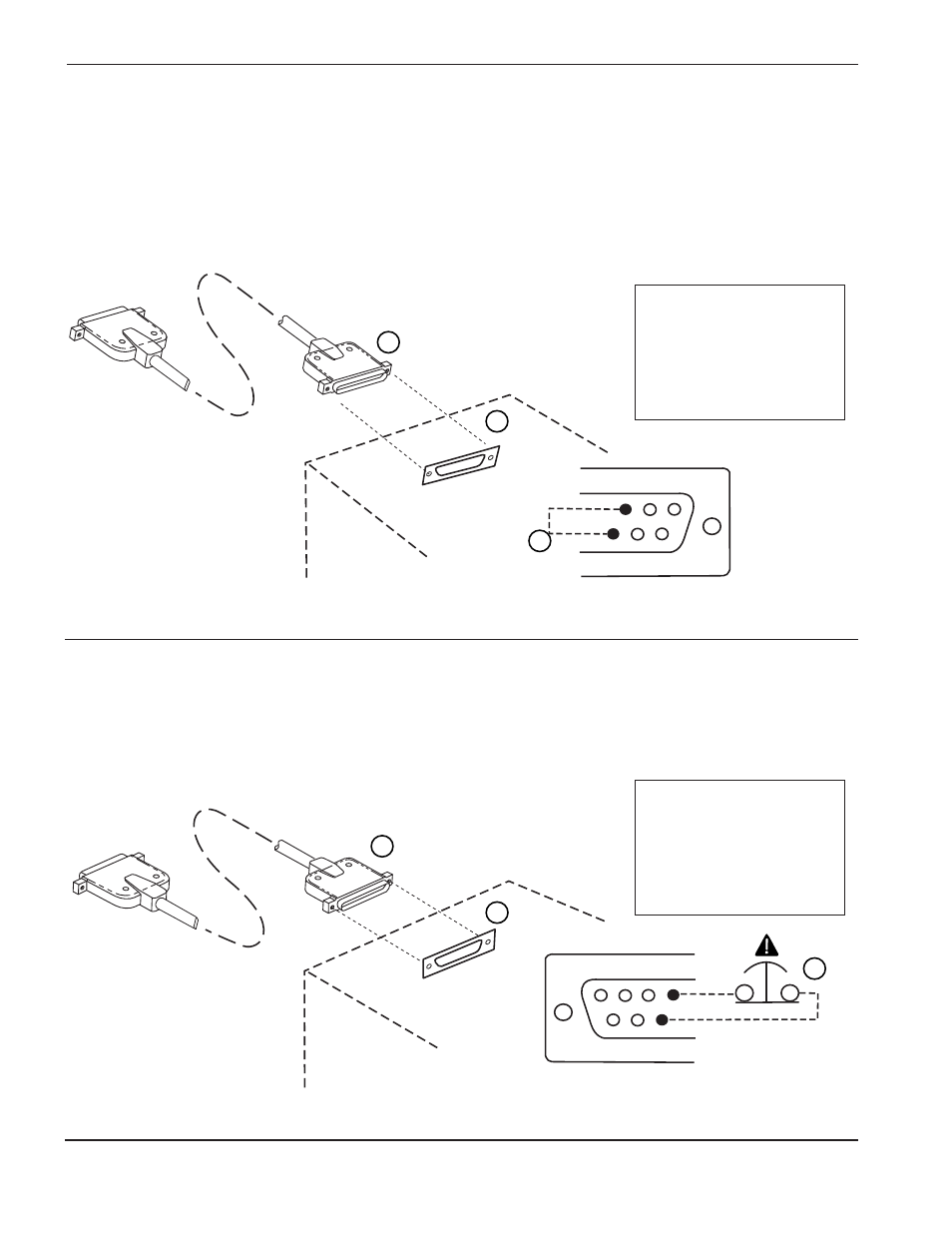

Figura 3-9 Segnale di cavo CNC installato
(1) Cavo di interfaccia
macchina
(2) Presa CNC
(3) Ponticello,
Fornito dal cliente
2. Segnale di arresto di emergenza – Vedere Figura 3-10.
Il cavo di interfaccia macchina fornisce un segnale per l’arresto di emergenza. La continuità deve essere
assicurata attraverso i piedini 16 e 35 in modo che il segnale non sia interrotto.
Installare un interruttore normalmente chiuso nel CNC per assicurare la continuità tra i piedini 16 e 35
quando il cavo di interfaccia macchina è installato nella presa del CNC.
16 17 18
35 36 37
19
3
2
1
THC.85
Figura 3-10 Segnale di arresto di emergenza CNC
(1) Cavo di interfaccia
macchina
(2) Presa CNC
(3) Interruttore di arresto,
Fornito dal cliente
