SPECIFICHE
7
2-6 Command THC (X-Y) Manuale di istruzioni
Gruppo unità di sollevamento X-Y
Elettriche
Motore ...............................................................................+ 2,48 VCC, bifase (3,3 A per fase)
Interruttori di fine corsa .....................................................+ 24 VCC
Funzioni di controllo dell’unità di sollevamento
Motore ...............................................................................A passo
Comando motore ..............................................................A passo, tensione costante interrotta
Retroazione unità di sollevamento ....................................Interruttore limite superiore e inferiore
Interruttori di limitazione dell’unità d sollevamento............Nessuno, posizioni di risalita regolabili da menu
Velocità massima dell’asse Z ............................................508 cm al minuto
Corsa massima dell’asse Z ...............................................203 mm

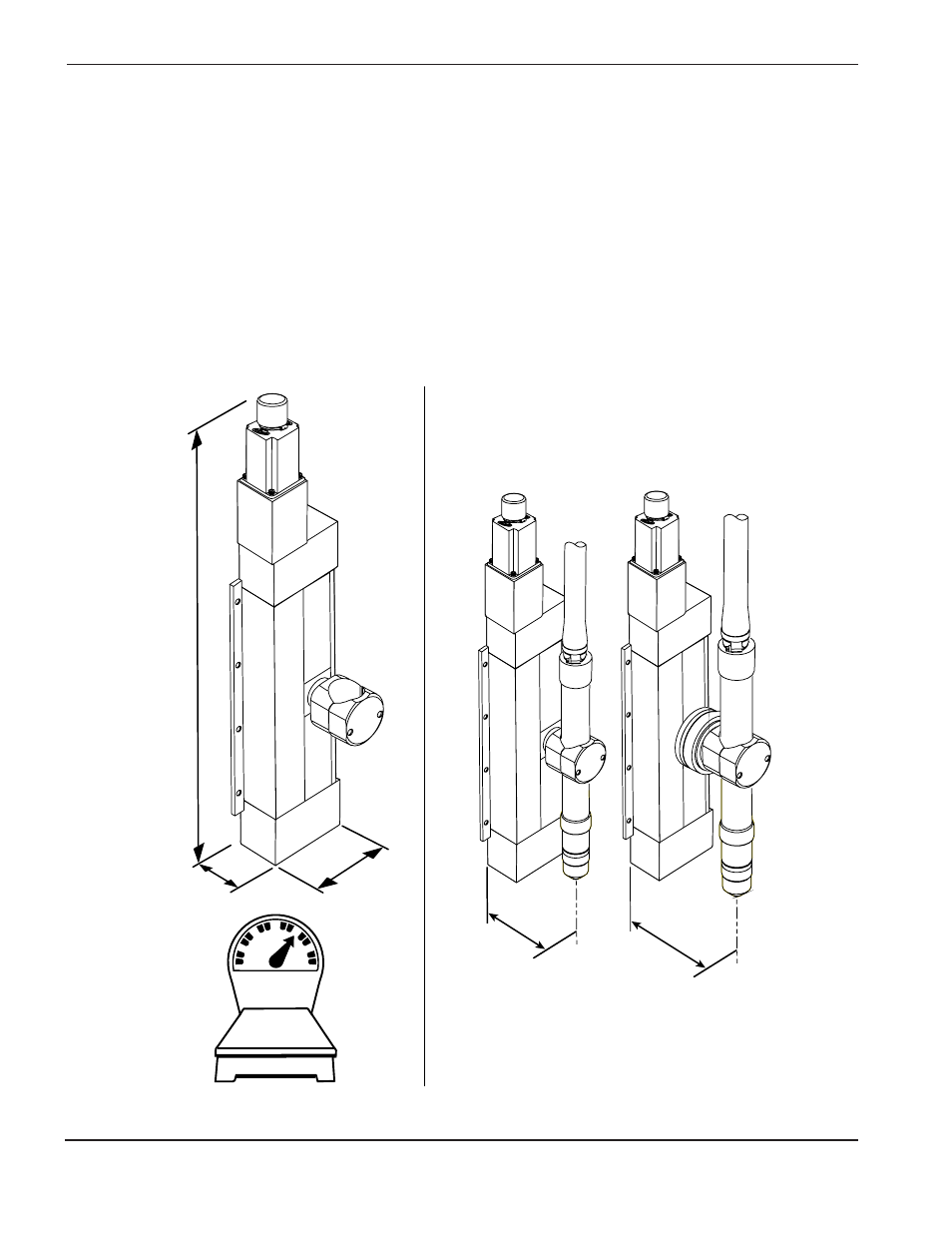

Figura 2-4 Gruppo di sollevamento X-Y
THC
.66a
21.8"
(554 mm)
2.8"
(71 mm)
5"
(127 mm)
18 lb
(8.2 kg)
4.67"
119 mm
5.78"
164 mm
Dimensioni del supporto torcia
Senza dispositivo di
distacco
Con dispositivo di
distacco
