INSTALLAZIONE
9
Command THC (X-Y)
Manuale di istruzioni
3-17
*Impostazioni degli interruttori DIP
4
1
2
3
Sfondamento
Sistemi
Risposta
Risoluzione
Velocità di
completato
plasma
veloce/lenta
convenzionale/HyDef
discesa limitata
(HPR)
HD3070
OFF
OFF
OFF
OFF
HT2000
OFF
ON
ON
OFF
HT2000LHF
OFF
ON
ON
OFF
MAX100
ON
ON
ON
OFF
MAX200
OFF
ON
ON
OFF
HT4001
ON
ON
ON
OFF
HT4400
ON
ON
ON
OFF
Powermax
ON
ON
ON
OFF
HPR
ON
ON
ON
ON
Posizioni degli interruttori DIP
(1) Risposta veloce/lenta
• ON rallenta la velocità di risposta dell’unita di sollevamento di circa metà in entrambe le direzioni
(su e giù).
• OFF abilita la risposta “normale” o veloce.
(2) Risoluzione convenzionale/HyDefinition
• ON abilita la risposta del modulo THC ai cambiamenti maggiori dell’errore di tensione.
• OFF abilita la risposta del modulo THC ai cambiamenti minori dell’errore di tensione.
(3) Velocità di discesa limitata
• ON abilita la risalita dell’unità di sollevamento a velocità normale e la discesa a velocità limitata. Questa
funzione è stata studiata per facilitare i tagli angolari, quando l’eccessiva discesa della torcia rappresenti un
problema.
• OFF abilita l’unità di sollevamento a risalire e scendere a velocità “normale”.
(4) Sfondamento completato (HPR)
* Le impostazioni indicate sono quelle raccomandate, ma dal momento che le installazioni della macchina
di taglio variano, è possibile regolare le posizioni degli interruttori per raggiungere i risultati desiderati.

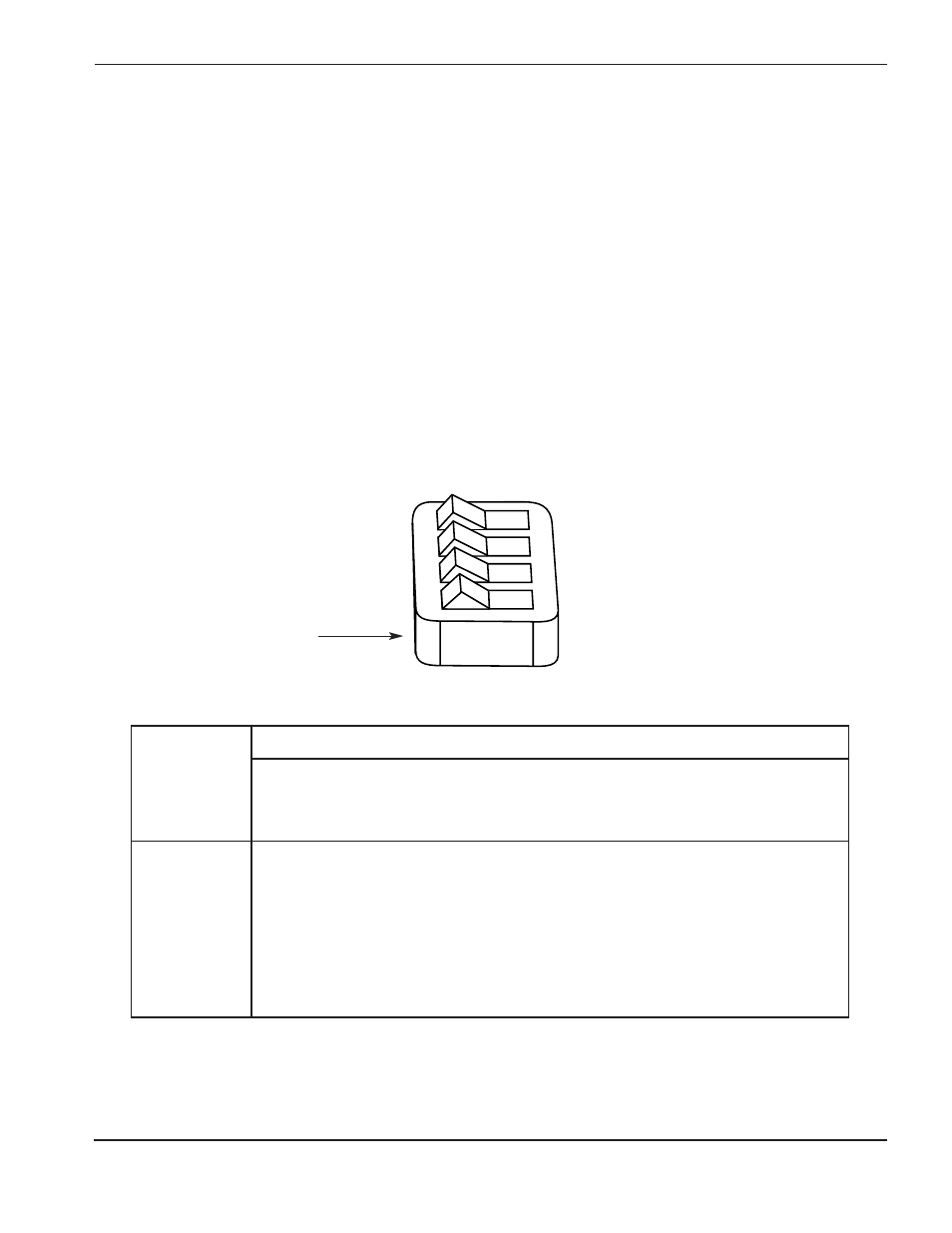

Posizioni ON/OFF degli interruttori DIP
1 2 3 4
Posizione predefinita
in fabbrica
OFF
