SMA Technologie AG Impiego
Istruzioni per l’installazione SI3324/4248-14:SI2406 Pagina 57

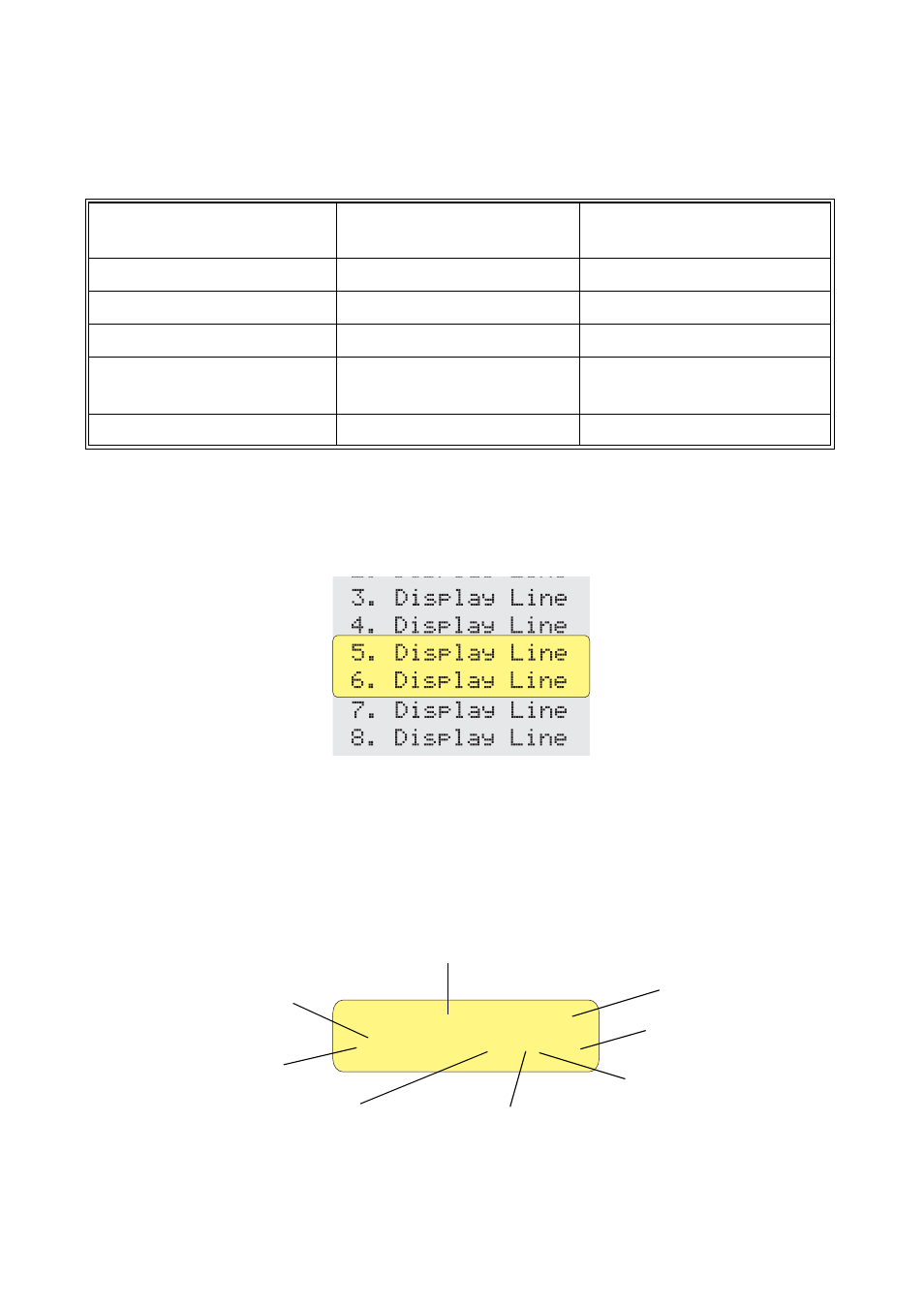

7.3 Significato dei diodi luminosi (LED)
Sul lato anteriore del Sunny Island 3324/4248 si trovano un LED rosso e uno verde.
La seguente tabella mostra il loro significato:
7.4 Display
Sul display LCD a due righe vengono visualizzate informazioni sul Sunny Island
3324/4248. Navigando in alto e in basso compaiono sempre due righe.
Il Sunny Island 3324/4248 , durante il funzionamento normale, visualizza sempre
la potenza di uscita relativa, la condizione di funzionamento dell'inverter, lo stato
del generatore (ad es. „L“, vedi capitolo 12.4 „Indicazione sul display”
(pagina 112)), i messaggi d'errore così come lo stato del relè di eliminazione del
carico e del relè di comando del generatore.
LED verde LED rosso
Condizione di
funzionamento
ON ON INIT (inizializzazione)
— — Standby
ON — Funzionamento
LAMPEGGIA —
Derating
(Riduzione della potenza)
— ON Errore
[¿¿¿¿¿¿¿¿¿¿¿¿ ]
>Invert L oo E
Potenza di uscita/Potenza di carico
Direzione del flusso di energia
Relè di eliminazione
del carico
Stato del generatore
Relè di comando del
generatore
Avviso di errore
Modo operativo
Stato di carico
