SMA Technologie AG Collegamento elettrico
Istruzioni per l’installazione SI3324/4248-14:SI2406 Pagina 33
Calcolare la sezione di un cavo di messa a terra
La SMA Technologie AG non può fornire indicazioni valide in generale sulla sezione
necessaria del cavo di terra per la messa a terra esterna del polo negativo della
batteria. Il dimensionamento del cavo dipende dal tipo di batteria collegata, dalla
protezione esterna (sul lato CC) e dal materiale del conduttore di terra.
Tuttavia, la sezione può essere facilmente rilevata in base ad una formula.

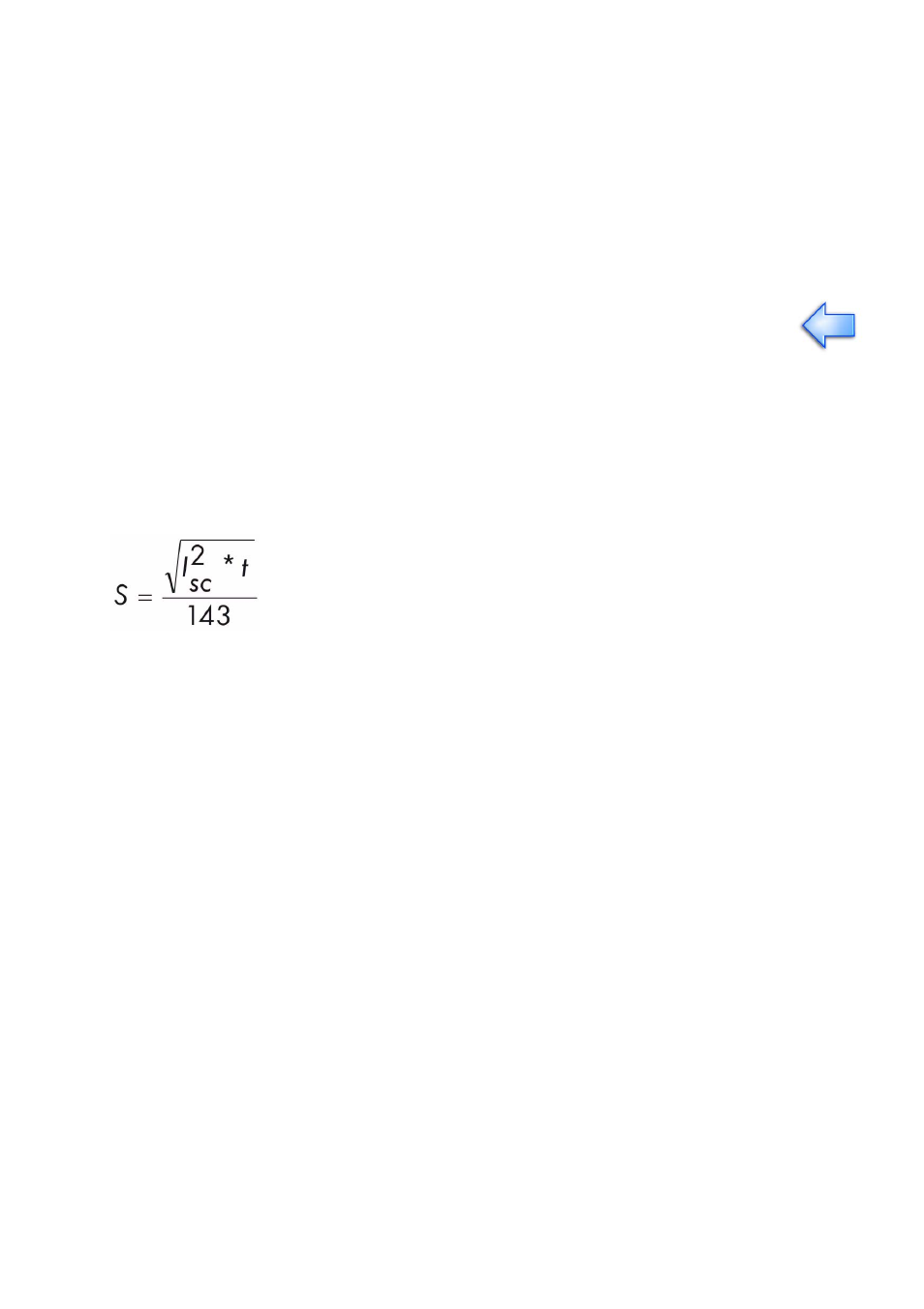

La sezione necessaria del conduttore di terra (rame) può essere calcolata con la
seguente formula. I tempi di reazione tipici ad es. per l'interruttore automatico CC
integrato, per le correnti di cortocircuito sono compresi fra 2000 A e 10.000 A con
25 ms.
Per correnti di cortocircuito fino a 10.000 A è sufficiente una messa a terra di 16
mm².
Il calcolo esatto della sezione del conduttore di terra deve avvenire tenendo
conto delle norme e disposizioni regionali in vigore (ad es. DIN VDE 0100
parte 540).
t = tempo di reazione in secondi (s)
I
SC
= massima corrente della batteria (corrente di
cortocircuito) in
Ampere (A)
