Aprire e chiudere SMA Technologie AG
Pagina 54 SI3324/4248-14:SI2406 Istruzioni per l’installazione

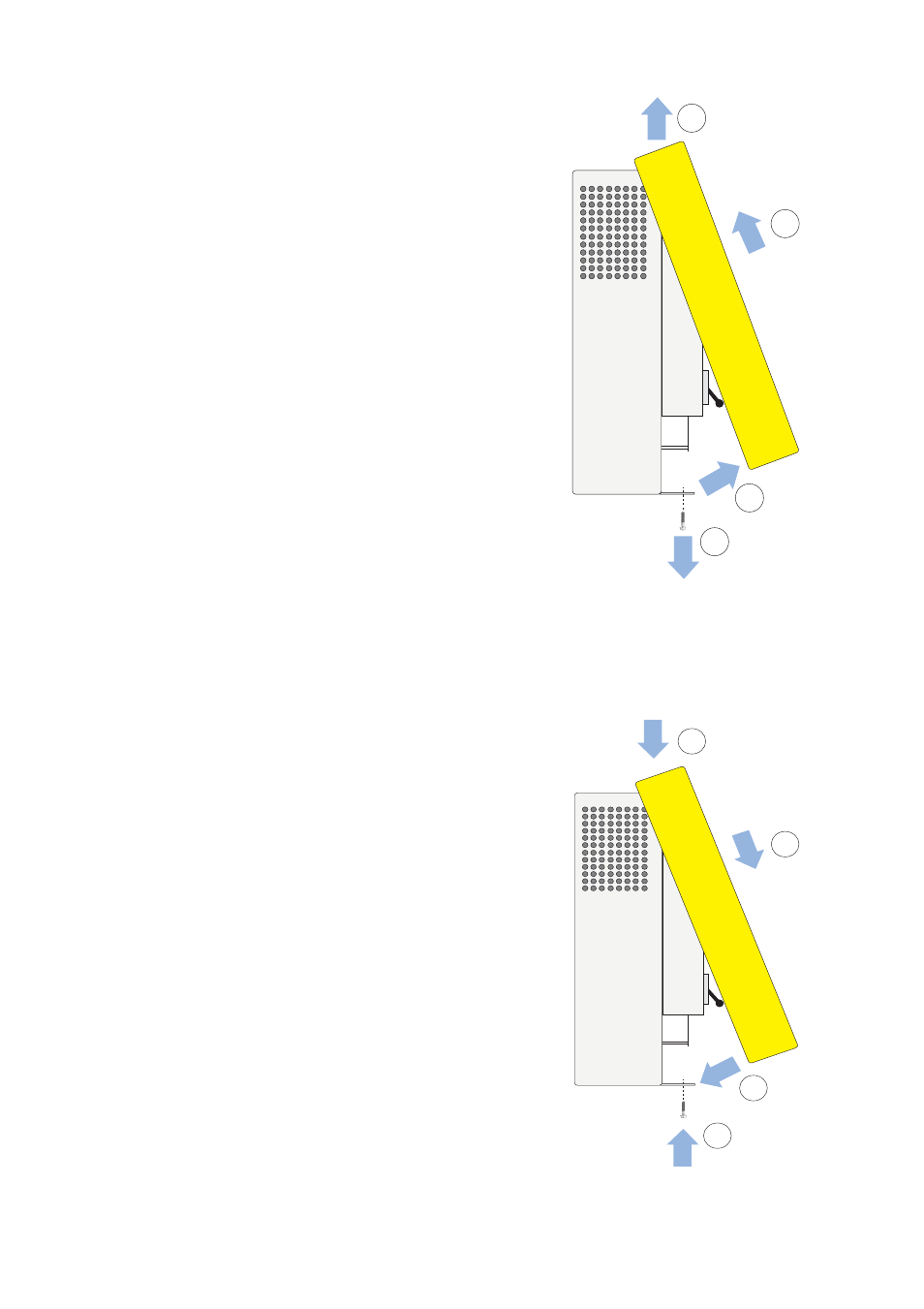

4. Rimuovete le quattro viti con impronta a
croce (1).
5. Tirate l'estremità inferiore del coperchio
della scatola leggermente in avanti fin
quando si stacca dall'apparecchio (2).
6. Fate attenzione che la distanza fra la parte
inferiore del coperchio e l'interruttore CC
sia sufficiente, onde impedire di attivarlo
inavvertitamente.
7. Ora sollevate il coperchio della scatola
verso l'alto (3).
8. Estraete il coperchio (4) e deponetelo in un
luogo sicuro durante il montaggio,
l'installazione e la riparazione.
6.2 Chiusura
dell'apparecchio
Prima di montare il coperchio della scatola del Sunny Island 3324/4248 verificate
la corretta posa dei cavi e che tutti gli attrezzi siano stati rimossi dalla scatola (a tal
fine vedi il capitolo 5 „Collegamento elettrico” (pagina 29)).
1. Appoggiate il coperchio in obliquo e
agganciatelo sulla parte superiore della
scatola (1).
2. Successivamente spingete il coperchio della
scatola con una leggera pressione verso il
basso (2) e da dietro sulla scatola (3).
3. Fissate il coperchio con le quattro viti con
impronta a croce (vedi figura Pagina 53) sul
Sunny Island 3324/4248 (4). Serrate
uniformemente le viti.
