Montaggio SMA Technologie AG
Pagina 26 SI3324/4248-14:SI2406 Istruzioni per l’installazione
Se il Sunny Island 3324/4248 deve essere
montato su un listello utilizzare i quattro fori
di mezzo del supporto da parete. Fare
attenzione a posizionare il supporto da
parete su un montante. Accertarsi che la
parete su cui fissate il Sunny Island 3324/
4248 sia perpendicolare e in grado di
sostenere a lungo il peso del Sunny Island
3324/4248 (39 kg). Per il montaggio
impiegare ad es. viti con impronta a croce (6
mm x 50 mm) in base a DIN 571 in acciaio
inox con rondella idonea.

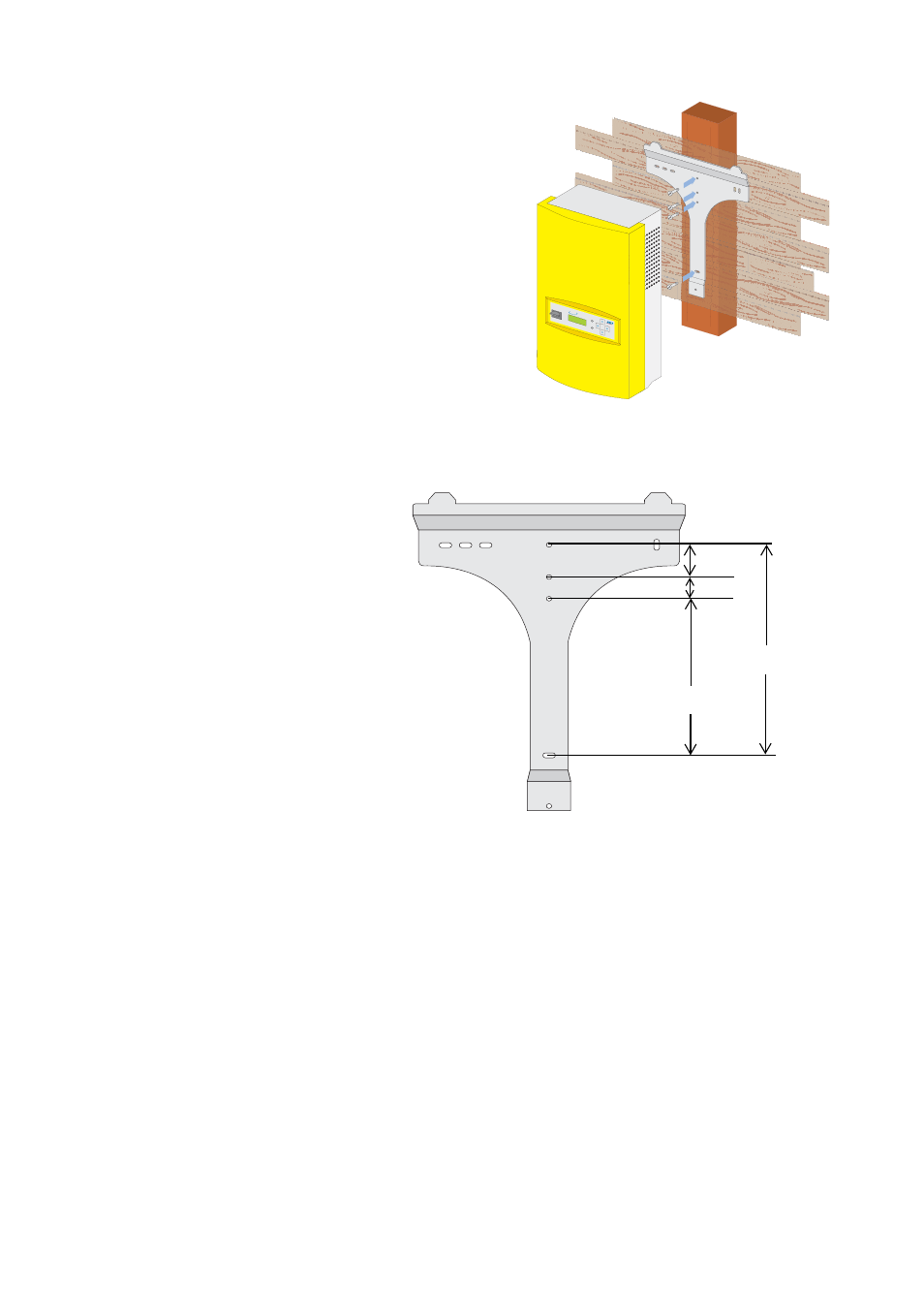

La figura accanto illustra le
distanze dei fori trapanati per il
montaggio del supporto da
parete su un singolo montante.
Island Sunny
310 mm
30 mm
235 mm
45 mm
