Gestione delle batterie SMA Technologie AG
Pagina 104 SI3324/4248-14:SI2406 Istruzioni per l’installazione

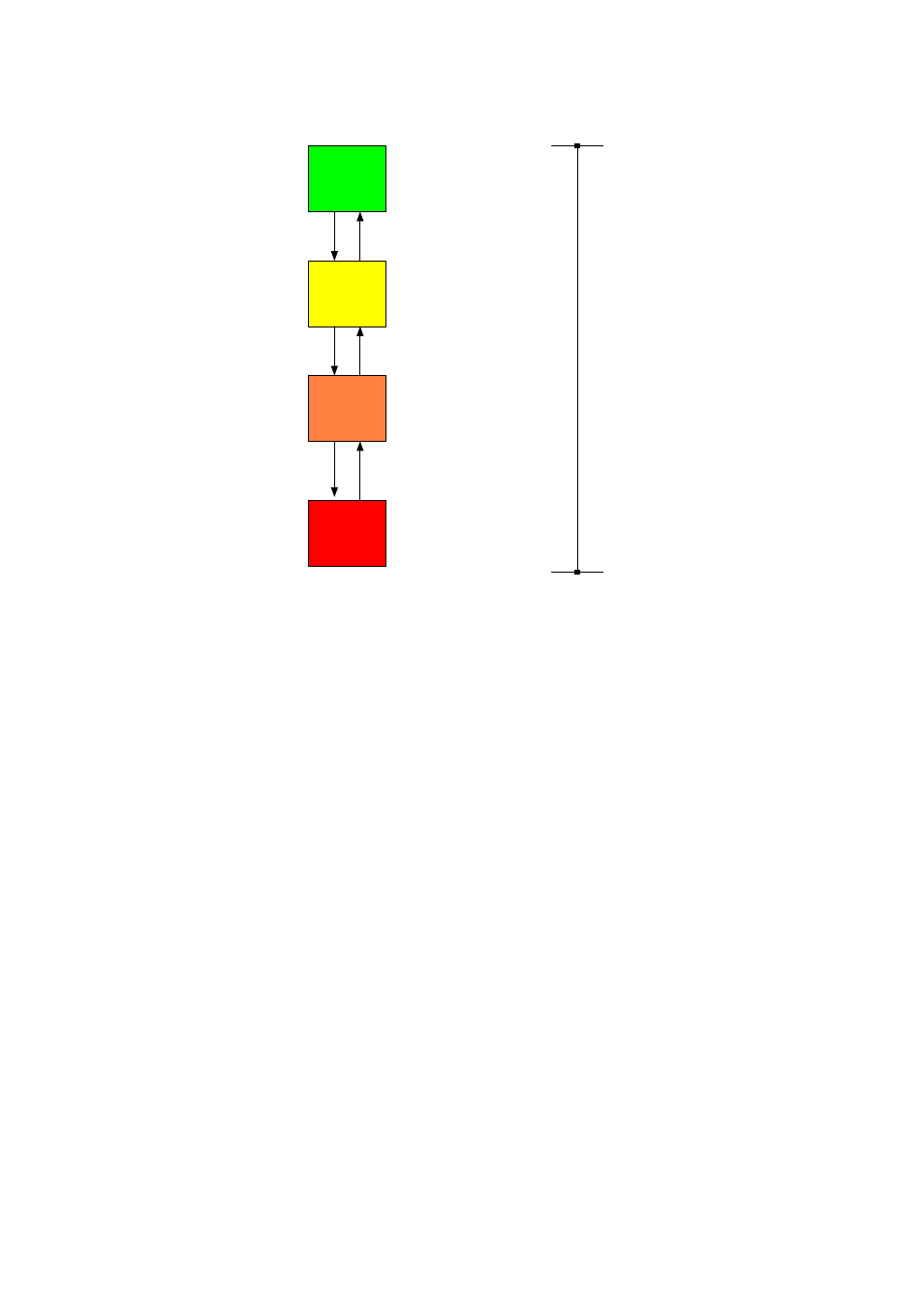

La seguente figura illustra i quattro stati della batteria:
Per la protezione da scarica completa il Sunny Island 3324/4248 calcola, oltre alla
tensione, anche la corrente della batteria e il tempo, sia per riconoscere con
certezza le scariche complete che per minimizzare le disattivazioni errate.
Fin quando il Sunny Island 3324/4248 non ha individuato una scarica completa, si
trova nello stato batteria (BatState) „Normal“.
Non appena scatta la prima fase della protezione da scarica completa, il Sunny
Island 3324/4248 passa allo stato „Warning“. Tale stato si può utilizzare per
avviare un generatore.
Se la batteria continua a scaricarsi nonostante l'avvertimento, lo stato della batteria
può balzare alla fase di scarica completa successiva „Low“. Su richiesta, questa fase
può essere utilizzata per disinserire tutti o una parte dei carichi mediante il contatto
a relè del Sunny Island 3324/4248 (parametro „40-6 LoadShedding“ su „On“; vedi
capitolo 8.6 „Impostazione eliminazione del carico automatica” (pagina 78)).
Se tale funzione non si utilizza e la batteria continua a scaricarsi, lo stato batteria
può balzare alla terza fase „Critical“.
Se, dopo il raggiungimento di questa fase, la corrente di carica non fluisce nella
batteria entro cinque minuti al massimo, il Sunny Island 3324/4248 si inserisce
autonomamente nella modalità „Standby“, per impedire un'ulteriore scarica
completa.
Normal
Warning
(Start
Generator)
Low
(Load
Shedding)
Critical
(Shut
down)
BatVoltage, BatCurrent >
SocLim1
for t > 15 minutes
BatVoltage, BatCurrent >
SocLim2
for t > 15 minutes
BatVoltage, BatCurrent >
SocLim3
for t > 15 minutes
or charge current
BatVoltage, BatCurrent <
SocLim1
for t > 2/6/30 minutes
BatVoltage, BatCurrent <
SocLim1
for t > 2/6/30 minutes
and no charging current
BatVoltage, BatCurrent <
SocLim2 for t > 2/6/30
minutes
100 %
SocLim1
SocLim2
SocLim3
0 %
