Collegamento elettrico SMA Technologie AG
Pagina 36 SI3324/4248-14:SI2406 Istruzioni per l’installazione
5.2.3 Collegamento

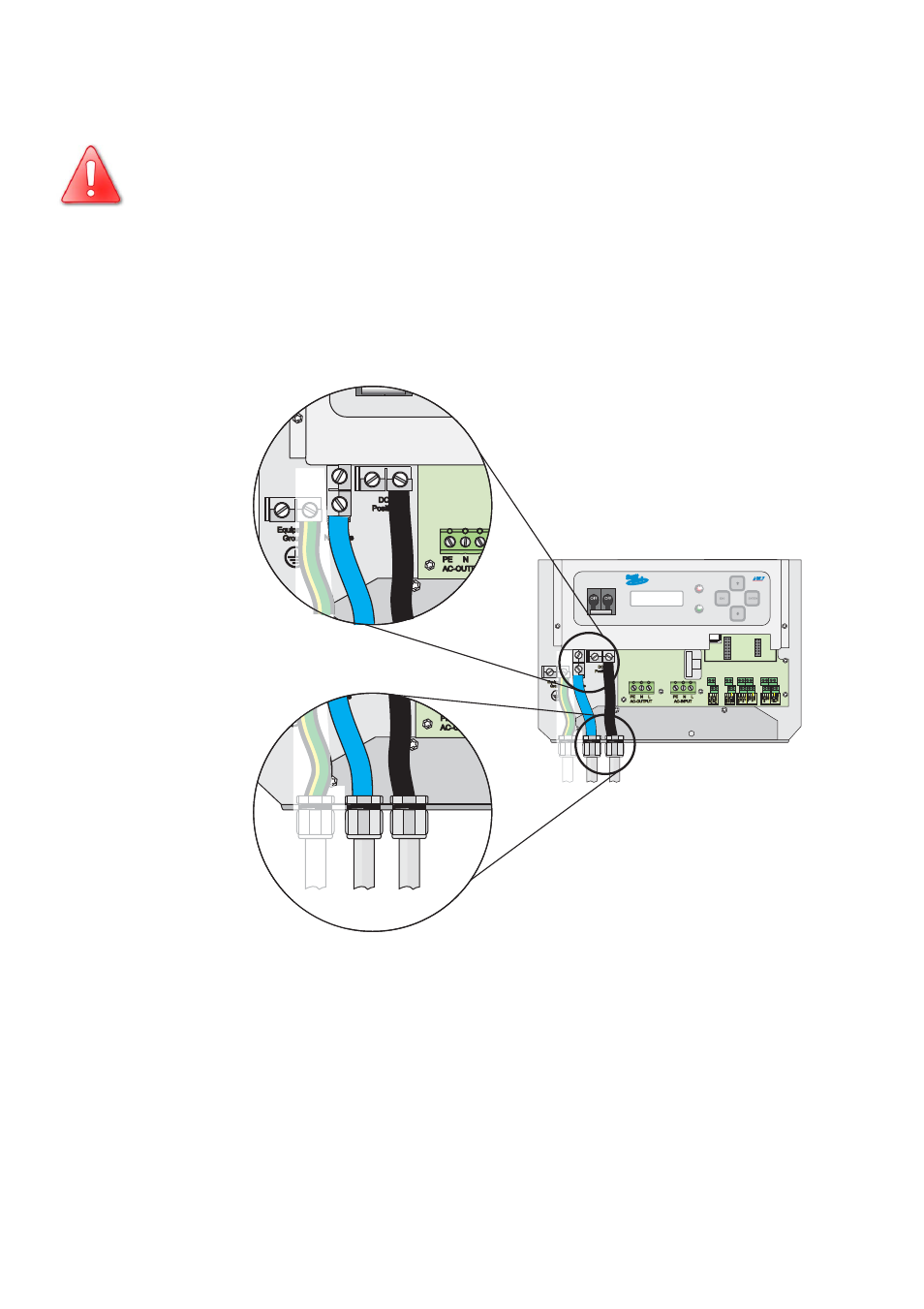

Nel Sunny Island 3324/4248 sono a disposizione due morsetti di collegamento "CC
negativo" e due "CC positivo" (max .35 mm²) per la linea di alimentazione della
batteria.
Per l'installazione del collegamento CC procedete nel seguente modo:
1. Montate rispettivamente un raccordo a vite per cavo con filettatura metrica
M25 (compreso nella fornitura) sul condotto "CC negativo" e "CC-positivo"
(vedi figura Pagina 29).
- A tal fine, rimuovete il tappo cieco dal condotto.
- Inserite il raccordo a vite per cavo con filettatura metrica nell'apertura della
scatola.
- Avvitate il dado autobloccante all'interno della scatola sulla filettatura del
raccordo a vite per cavo.
Assicuratevi che tutti i lavori di installazione siano terminati prima
di collegare sulla batteria il sezionatore di carico di sicurezza
esterno ovvero i cavi della batteria.
Fasi
4. + 5.
Fasi
1. + 3., 6.
