SMA Technologie AG Collegamento elettrico
Istruzioni per l’installazione SI3324/4248-14:SI2406 Pagina 47
Installate il collegamento sul Sunny Island 3324/4248 come segue:
1. Montate un raccordo a vite per cavo con filettatura metrica M20 (compreso
nella fornitura) su uno dei condotti "Collegamenti aggiuntivi" (vedi figura
Pagina 29).
- Rimuovete il tappo cieco dal condotto prescelto nella scatola.
- Inserite il raccordo a vite per cavo con la filettatura nell'apertura della
scatola.
- Avvitate il dado autobloccante M20 all'interno della scatola sulla filettatura
del raccordo a vite per cavo.
2. Rimuovete l'isolamento di protezione dei fili ed inserite una guaina del terminale
del filo su ciascuna delle estremità libere.
3. Introducete i fili attraverso il raccordo a vite per cavi con filettatura metrica nella
scatola del Sunny Island 3324/4248.

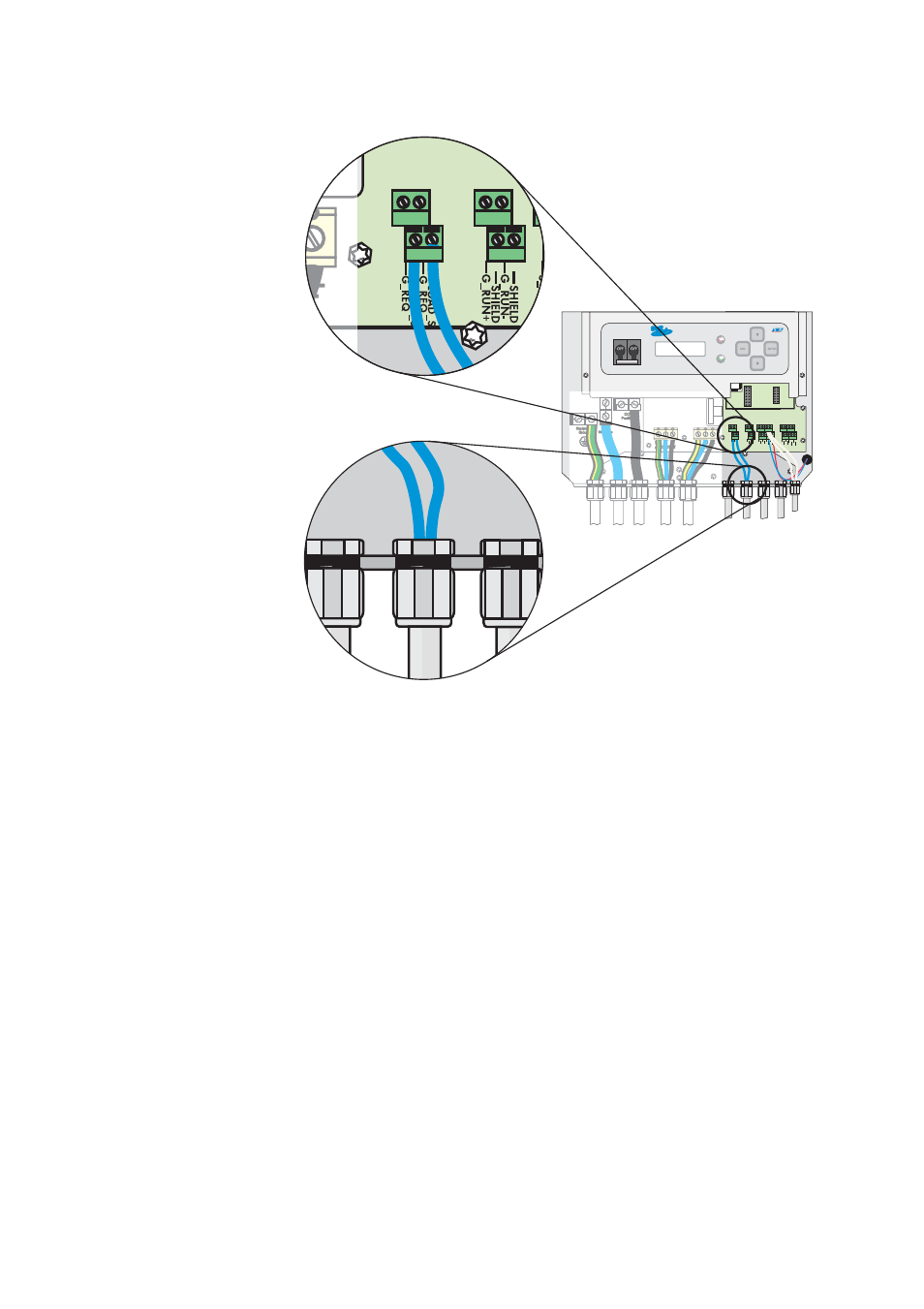

4. Infilate un filo con la guaina del terminale del filo nel morsetto di collegamento
„Load_S“ e serrate la vite del morsetto. Successivamente montate il secondo
conduttore rispettivamente sul secondo morsetto di collegamento „Load_S“. Il
montaggio dei due fili non è determinato dalla polarità.
5. Serrate dunque il raccordo a vite per cavo con la filettatura metrica.
3 2 7 5 Shield C AN_L C_GND C AN_H FAN+ TB
A
T2 FAN- TB
A
T1 S_IN- S_OUT
-
S_IN+ S_OUT+ SHIELD G_R
UN- SHIELD G_R
U N+
LO
A
D _ S
G_REQ LO AD_S
G_REQ
