SMA Technologie AG Gestione delle batterie
Istruzioni per l’installazione SI3324/4248-14:SI2406 Pagina 105
Se la tensione della batteria non aumenta entro i 30 minuti successivi, il Sunny Island
3324/4248 si spegne completamente. È possibile riconoscere lo spegnimento
completo dal fatto che l'interruttore automatico CC si attiva ma il display è spento e
i morsetti AC-Out sono privi di tensione.
Dallo spegnimento completo è possibile riavviare il Sunny Island 3324/4248 solo
manualmente (vedi capitolo 9.5 „Rimessa in servizio” (pagina 84)).

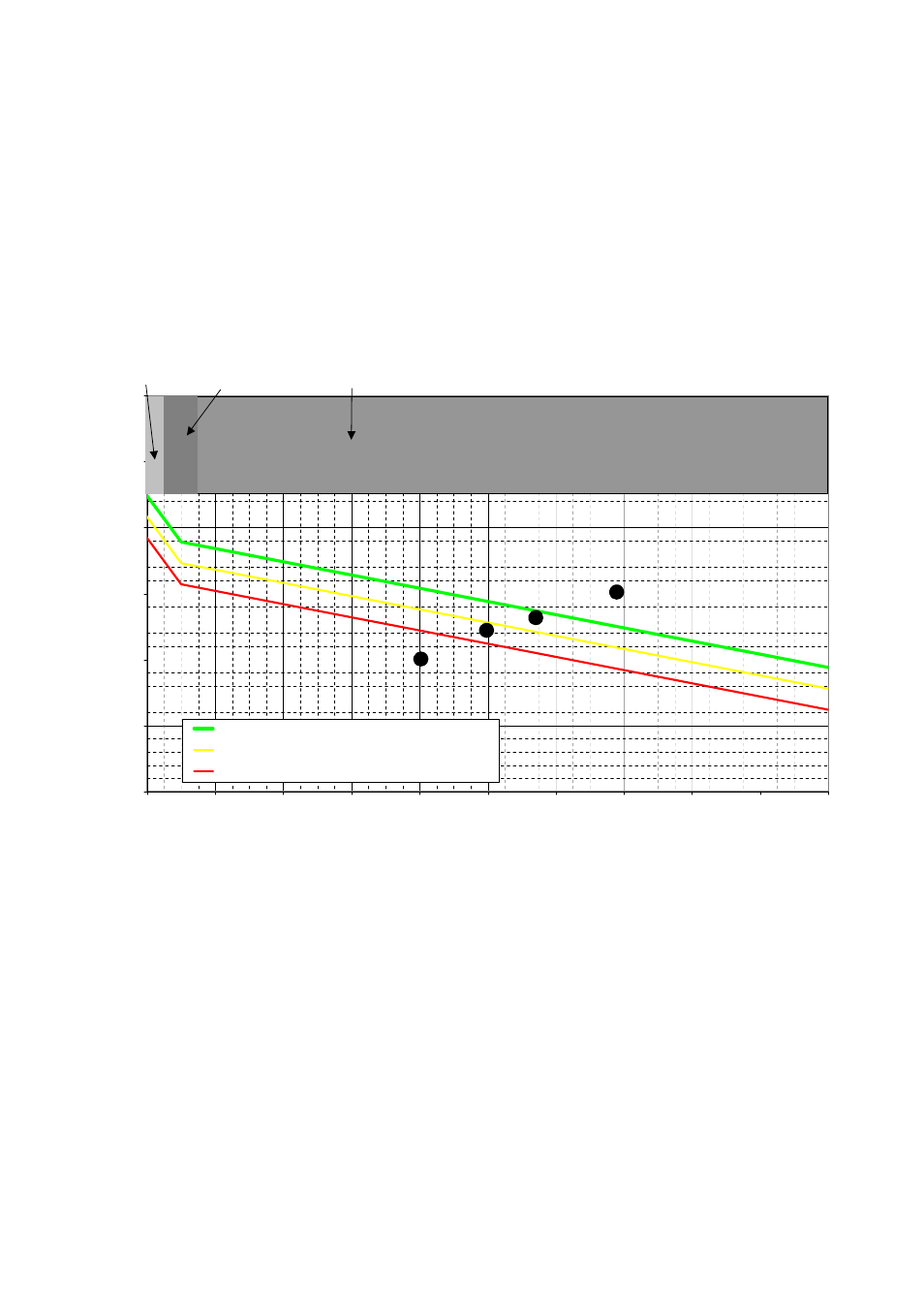

Per il calcolo dei limiti dello stato di scarica, la caratteristica tensione-corrente della
batteria al piombo viene riprodotta nel Sunny Island 3324/4248. Le curve
caratteristiche calcolate sono individuabili nella seguente figura.
In base a questo grafico è possibile rilevare lo stato della vostra batteria:
1. Determinate la tensione della vostra batteria (vedi parametro „12-1
BattVoltage“).
2. Eseguite la lettura della corrente batteria richiamando il parametro „12-2
BatCurrent“.
3. Riferite questo valore ... A a 100 Ah.
1,80
1,85
1,90
1,95
2,00
2,05
2,10
0 2 4 6 8 10 12 14 16 18 20
Corrente batteria [A/100 Ah]
Te
n
si
o
n
e
d
e
lla
b
a
tte
ri
a
[
ce
lla
/
V
]
Soglia di tensione per start generatore al 40 %
Soglia di tensione per eliminazione del carico al 30 %
Soglia di tensione per disinserimento apparecchio al 20 %
30 min. di ritardo 2 min. di ritardo 6 min. di ritardo
1
2
3
4
