5.3.2 Uscita CA
La sottodistribuzione della rete a isola (ad es. generatore FV (Sunny Boy), impianto
eolico (Windy-Boy), carichi) viene allacciata sull'uscita CA (AC-Output) del Sunny
Island 3324/4248. Se desiderate proteggere singoli circuiti di carico, utilizzate a
tal fine l'interruttore automatico con caratteristica di max 16 A B. In caso di
cortocircuito il Sunny Island 3324/4248 può far ancora scattare questo interruttore
automatico:
1. Montate un raccordo a vite per cavo con filettatura metrica M25 (compreso
nella fornitura) sul condotto "Uscita CA" (vedi figura Pagina 29).
- Rimuovete il tappo cieco dal condotto.
- Inserite il raccordo a vite per cavo con filettatura metrica nell'apertura della
scatola.
- Avvitate il dado autobloccante all'interno della scatola sulla filettatura del
raccordo a vite per cavo.
2. Rimuovete l'isolamento di protezione dei tre fili e inserite una guaina del
terminale del filo su ciascuna delle estremità libere.
3. Introducete il conduttore tripolare attraverso il raccordo a vite per cavo con
filettatura metrica nella scatola del Sunny Island 3324/4248.
4. Montate in successione i tre fili PE, N e L dell'uscita CA. Infilate il filo idoneo nel
rispettivo morsetto di collegamento "AC-Output" PE, N o L e serrate la vite di
questo morsetto (coppia da 2,0 Nm a 4,0 Nm).

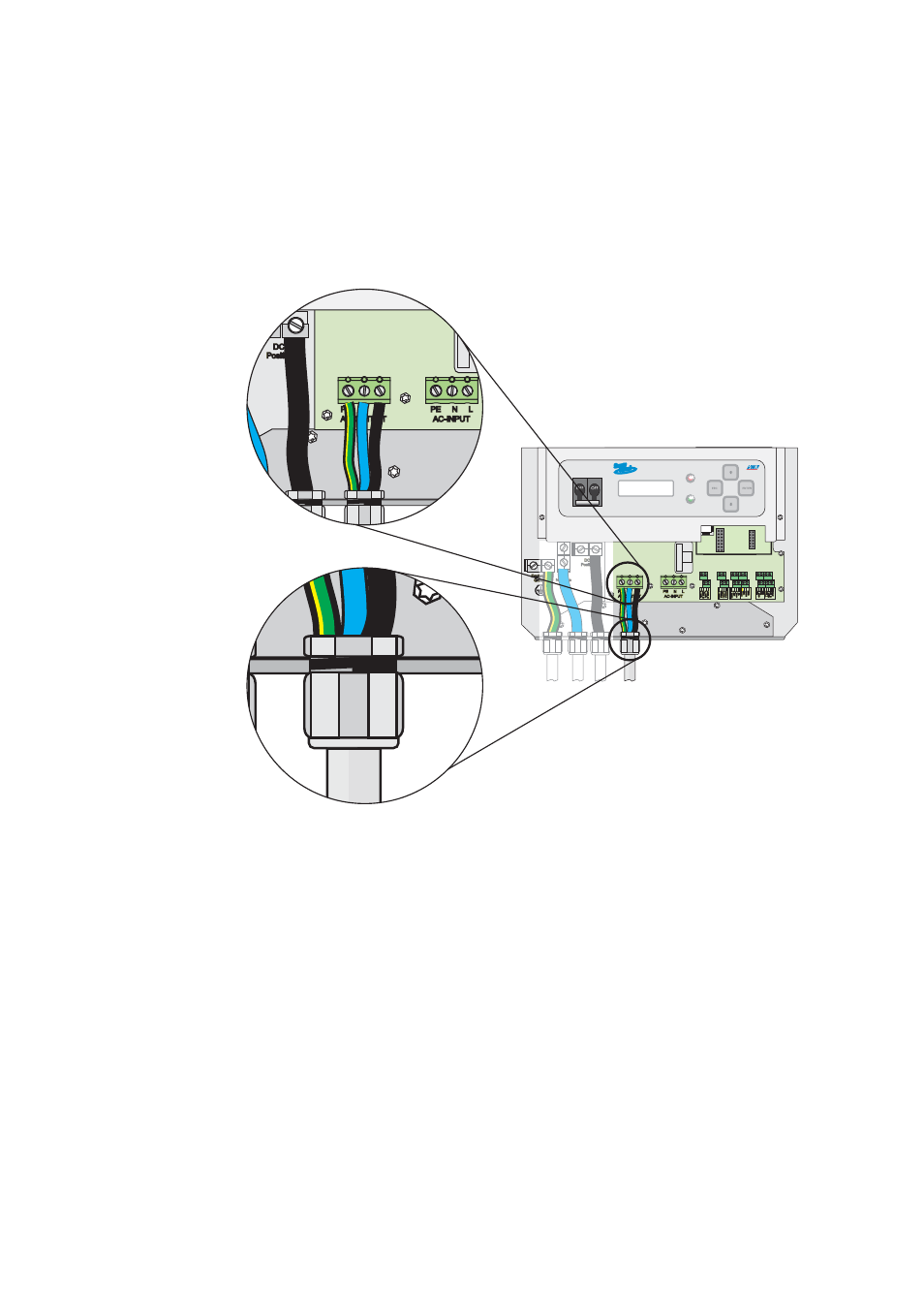

Fasi
1. + 3., 5.
Fase 4.
