Servoconnettori HyPath J3, J4

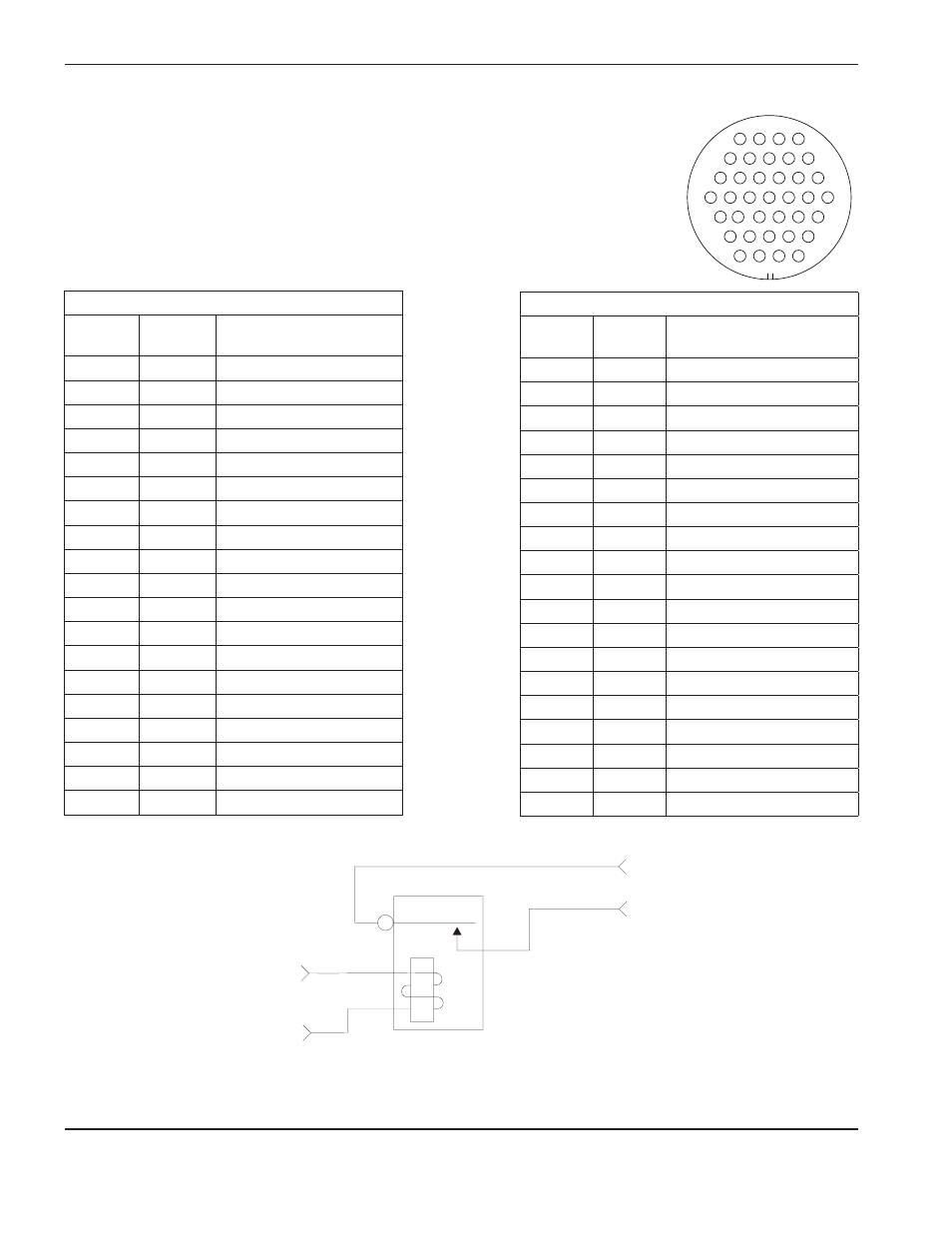

Nell’immagine seguente vengono mostrati i contatti relè di abilitazione assi per ogni asse sulla scheda servo a 4 assi.
Servo a 4 assi HyPath – Contatti relè di uscita abilitazione assi
A
B
3
4
1
2
SPST relè
Connettore J3 (Assi 1 e 2)
N. piedini
per asse 1
N. piedini
per asse 2
Segnale
1 20 Protezione asse
2 21 Uscita codificatore +5 V
3 22 Comune codificatore
4 23 Codificatore +12 V uscita
5 24 Comune codificatore
6 25 Codificatore +24 V uscita
7 26 Comune codificatore
8 27 Asse A codificatore
9 28 Asse A\ codificatore
10 29 Asse B codificatore
11 30 Asse B\ codificatore
12 31 Asse Z codificatore
13 32 Asse Z\ codificatore
14 33 A abilitazione assi
15 34 B abilitazione assi
16 35 Uscita servoasse
17 36 Comune analogico
18 37 Protezione asse
19 Protezione
CNC
Cliente
Uscite piedini unità/codificatore
Note:
• Il canale Z è il canale dell’impulso del marcatore che corrisponde a 1 impulso/giro.
• È probabile che non siano disponibili tutti gli assi. Verificare il numero di assi disponibili
sul CNC in uso nella schermata Diagnostica > Informazioni di controllo del software
Phoenix.
Connettore J4 (Assi 3 e 4)
N. piedini
per asse 3
N. piedini
per asse 4
Segnale
1 20 Protezione asse
2 21 Uscita codificatore +5 V
3 22 Comune codificatore
4 23 Codificatore +12 V uscita
5 24 Comune codificatore
6 25 Codificatore +24 V uscita
7 26 Comune codificatore
8 27 Asse A codificatore
9 28 Asse A\ codificatore
10 29 Asse B codificatore
11 30 Asse B\ codificatore
12 31 Asse Z codificatore
13 32 Asse Z\ codificatore
14 33 A abilitazione assi
15 34 B abilitazione assi
16 35 Uscita servoasse
17 36 Comune analogico
18 37 Protezione asse
19 Protezione
