Manutenzione e diagnostica
MicroEDGE Pro Manuale d’istruzioni 807294 Revisione 1 4-47

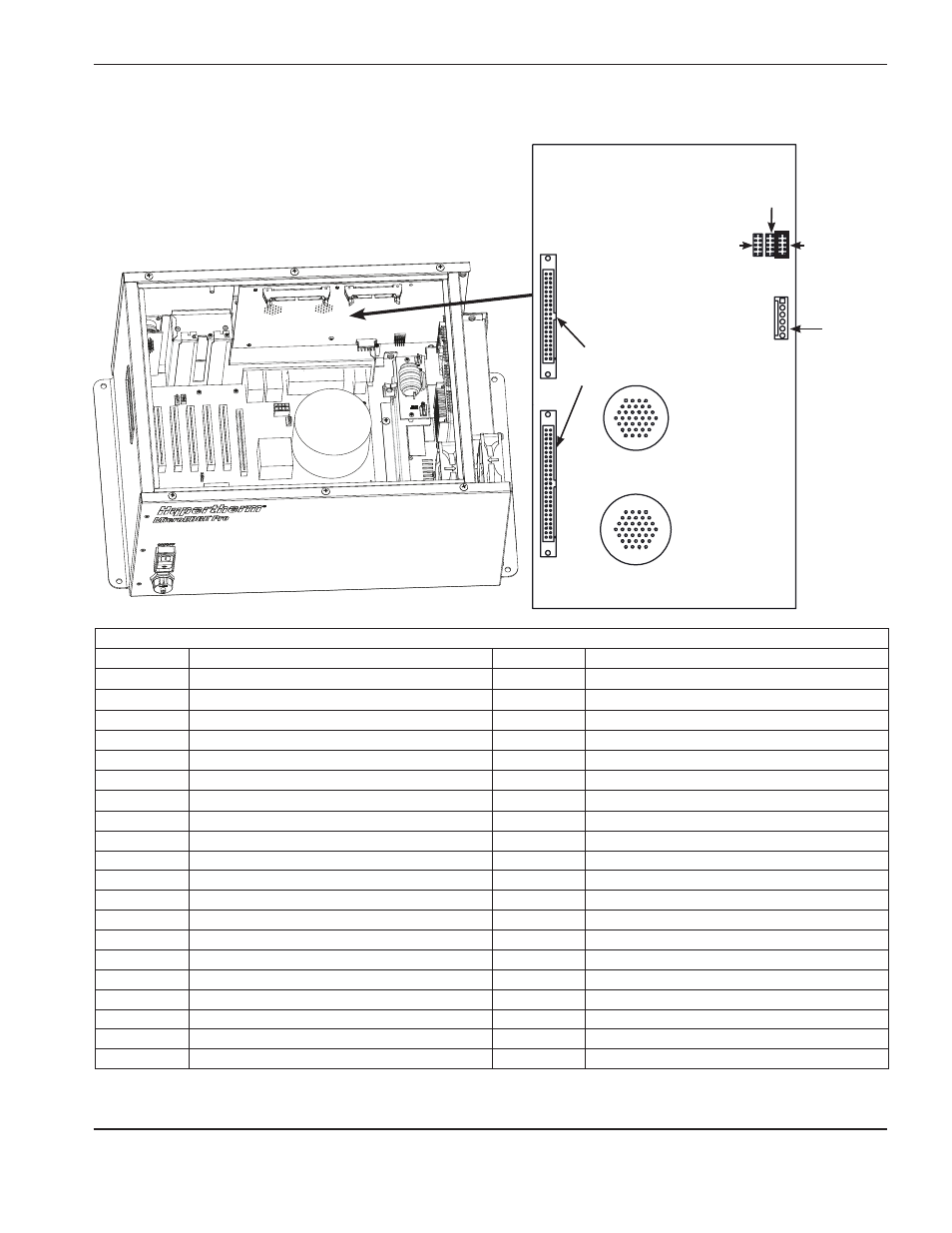

Scheda servo a 2 assi Picopath (141254)
Connettore J3 (servo)
N. piedini Segnale N. piedini Segnale
1 /Asse 1 abilitazione 21 Libero
2 /Asse 2 abilitazione 22 Libero
3 Libero 23 Libero
4 Libero 24 Libero
5 Libero 25 Libero
6 Libero 26 Messa a terra
7 /Allarme abilitazione 27 Messa a terra
8 Asse 1A 28 Comune analogico
9 Asse 1B 29 Asse 1 analogica
10 Asse 1Z 30 Asse 2 analogico
11 Asse 2A 31 Libero
12 Asse 2B 32 Libero
13 Asse 2Z 33 Libero
14 Libero 34 Libero
15 Libero 35 Messa a terra
16 Libero 36 +5 V
17 Libero 37 +5 V
18 Libero 38 +12 V
19 Libero 39 –12 V
20 Libero 40 Messa a terra
J14
Ponticello per
codificatore
esterno
esterno
J13
Ponticello per
Codificatore 12 V
in tensione
J12
Ponticello
per
codificatore
5 V
in tensione
J8
12 I/O
J7
Assi 1 e 2
1 4
34 37
1 4
34 37
Alla MCC
2 assi
J3
Piattina
servo
J5
I/O digitale
servo
J11
Alimentazione
scheda di
distribuzione
