Manutenzione e diagnostica
4-10 MicroEDGE Pro Manuale d’istruzioni 807294 Revisione 1

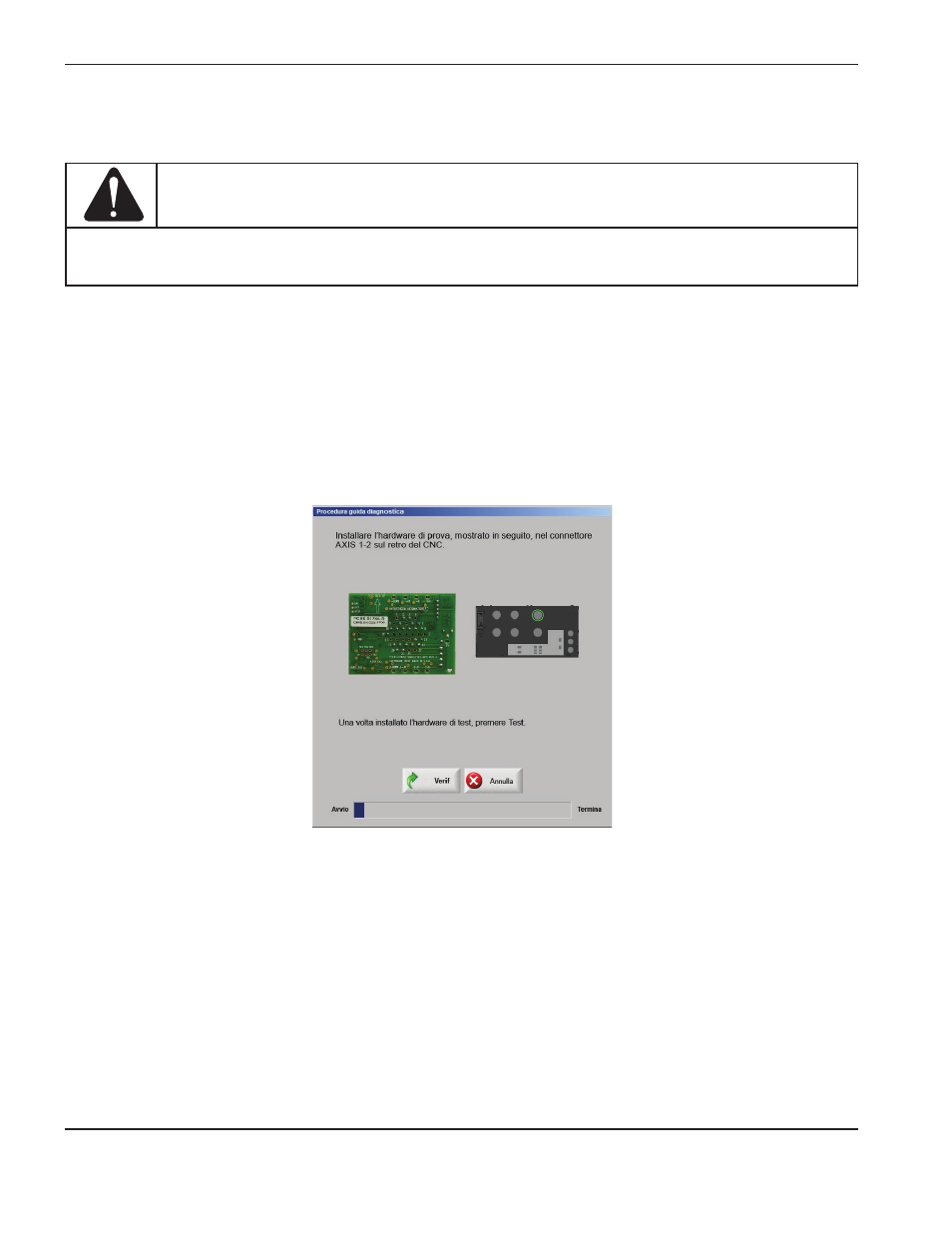

verifica degli assi
AvvERtENzA!
Per impedire il movimento sul banco, scollegare tutti i cavi degli assi dal CNC prima di eseguire
questa verifica.
Questa verifica controlla il funzionamento degli assi. Eseguire questa verifica nei seguenti casi:
• Asse fuori giri.
• Nessun movimento.
• Movimento anomalo.
• Numero elevato di errori di posizione.
• Più parti non vengono tagliate nella dimensione corretta.
Per sottoporre un asse a verifica, procedere come descritto di seguito:
1. Sulla schermata Interfaccia macchina, scegliere la porta dell’asse che si desidera verificare.
2. Attenersi alle istruzioni visualizzate sullo schermo per collegare la scheda del simulatore assi HyPath (verde)
o Picopath (blu) sulla porta dell’asse CNC selezionato.
3. Sulla schermata Interfaccia macchina, scegliere Verifica. Viene visualizzato un messaggio per segnalare che
la verifica è stata completata con successo.
Se il test ha esito negativo, contattare l’OEM o l’integratore di sistema per verificare o sostituire questi componenti
nell’ordine seguente:
1. Interfaccia di campo con servo a 4 assi
2. Piattina
3. Scheda MCC
