Manutenzione e diagnostica
4-36
MicroEDGE Pro
Manuale d’istruzioni 807294 Revisione 1

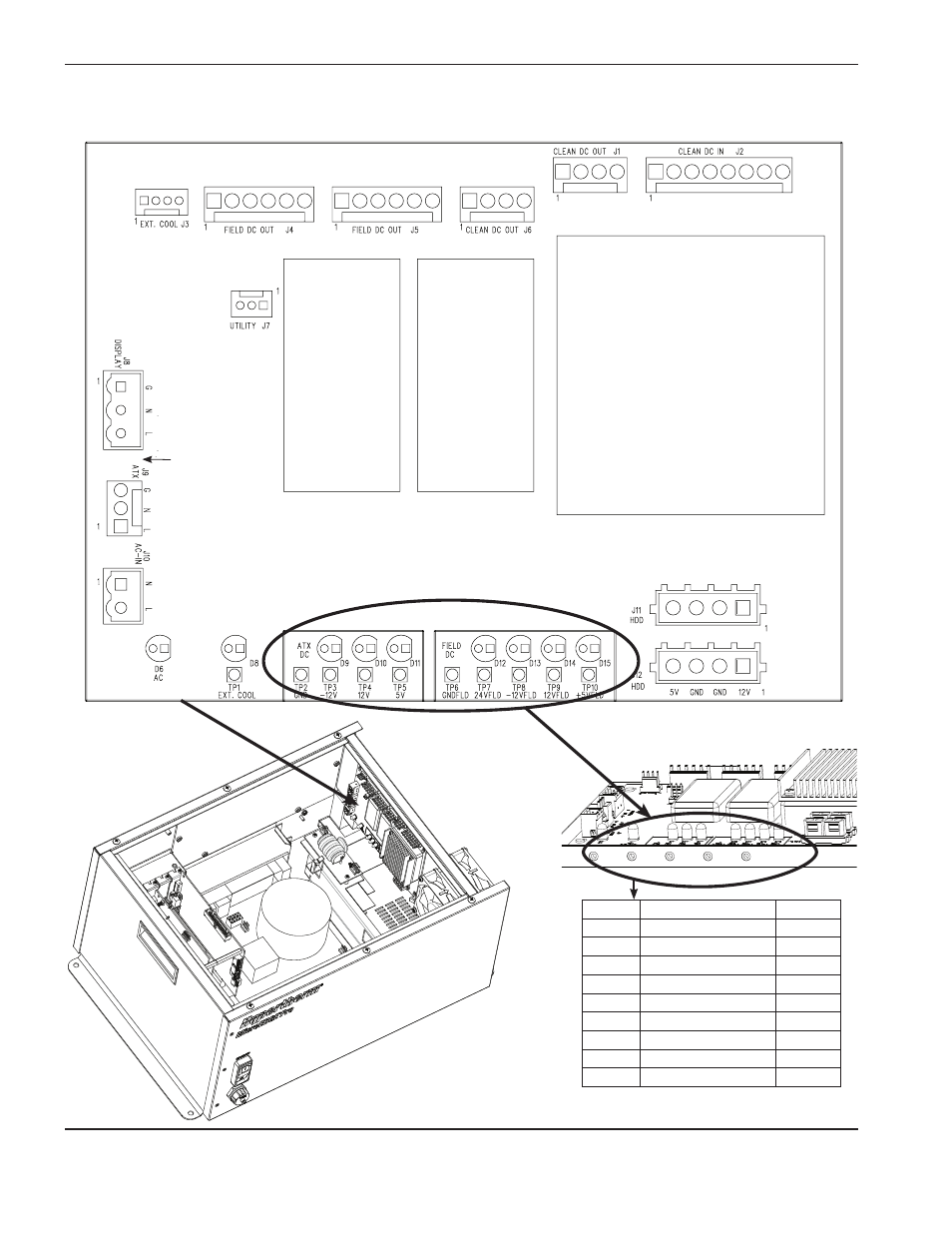

Scheda di distribuzione di potenza (141153)
lED
Segnale
Colore
D15
+5 V CC di campo
Verde
D14
12 V CC di campo
Verde
D13
–12 V CC di campo
Verde
D12
24 V CC di campo
Verde
D11
5 V CC ATX
Verde
D10
12 V CC ATX
Verde
D9
–12 V CC ATX
Verde
D8
Ventola esterna
Verde
D6
Tensione CA
Verde
Generatore
+12 V ingresso,
+24 V uscita
Generatore
+12 V ingresso,
+15 V uscita
Generatore
+12 V ingresso, +12 V uscita
