InstallazIone
MicroEDGE Pro
Manuale d’istruzioni 807294 Revisione 1
2-11

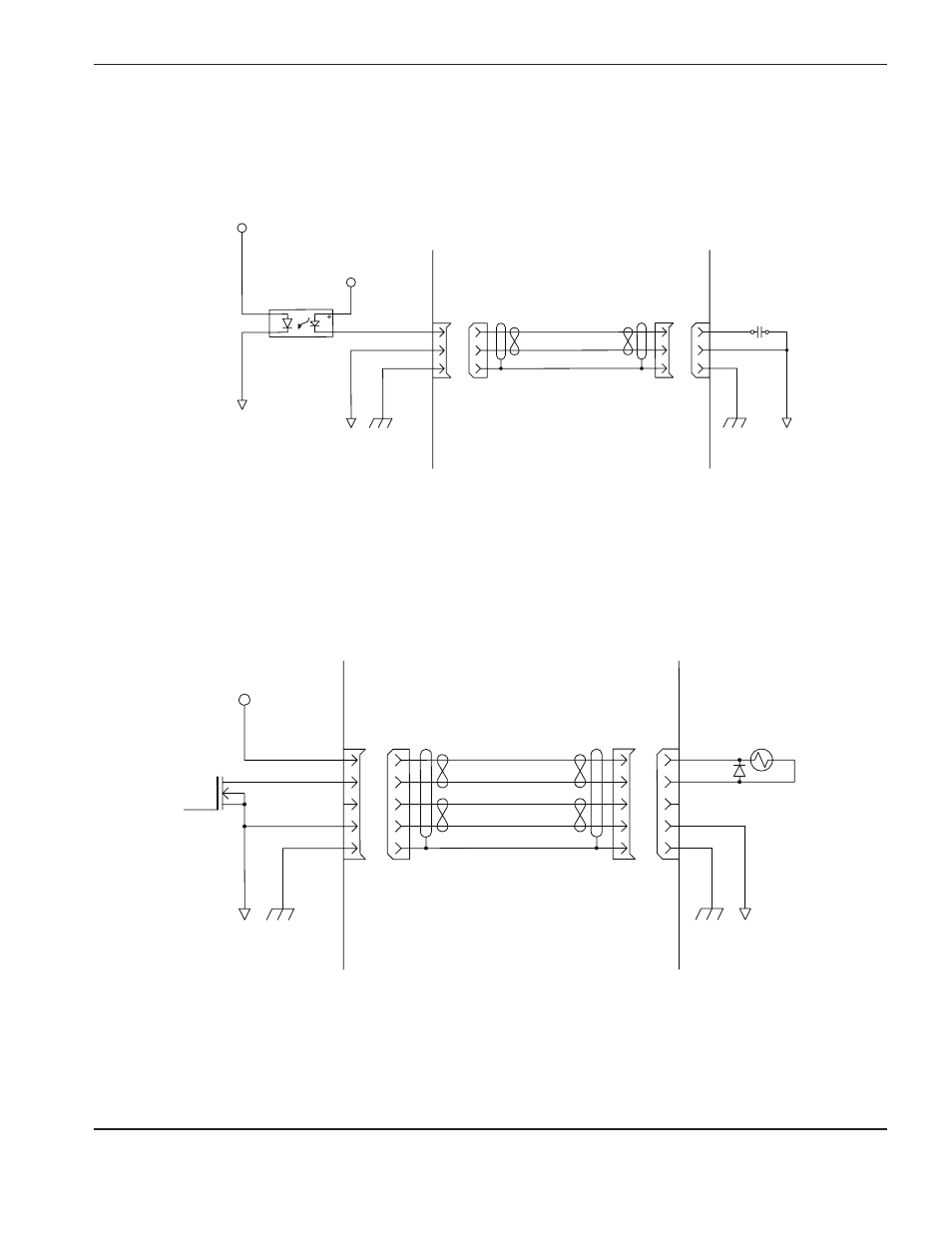

Esempi del circuito I/o Picopath
+24 VCC
Comune
Protezione
37
Cavo fornito dal cliente
Ingresso – Assorbimento CNC
Circuito del cliente
MicroEDGE Pro
Interruttore
(generalmente aperto)
+5 VCC
+24 VCC
Comune
Protezione
37
Cavo fornito dal cliente
Uscita, bobina da 24 vCC - Assorbimento CNC
Circuito del cliente
MicroEDGE Pro
Bobina da 24 VCC
con diodo
FET
Ingresso
Ingresso
