InstallazIone
MicroEDGE Pro
Manuale d’istruzioni 807294 Revisione 1
2-17
Collegamenti HyPath
I/o HyPath
La scheda PCB I/O HyPath fornisce 24 ingressi e 24 uscite tramite quattro connettori di plastica circolari (CPC),
ognuno dei quali contiene 6 ingressi e 6 uscite.
Le assegnazioni I/O HyPath vengono eseguite nella schermata di configurazione I/O del software Phoenix.
Per ulteriori informazioni, consultare il documento Manuale d’installazione e configurazione del software Phoenix.

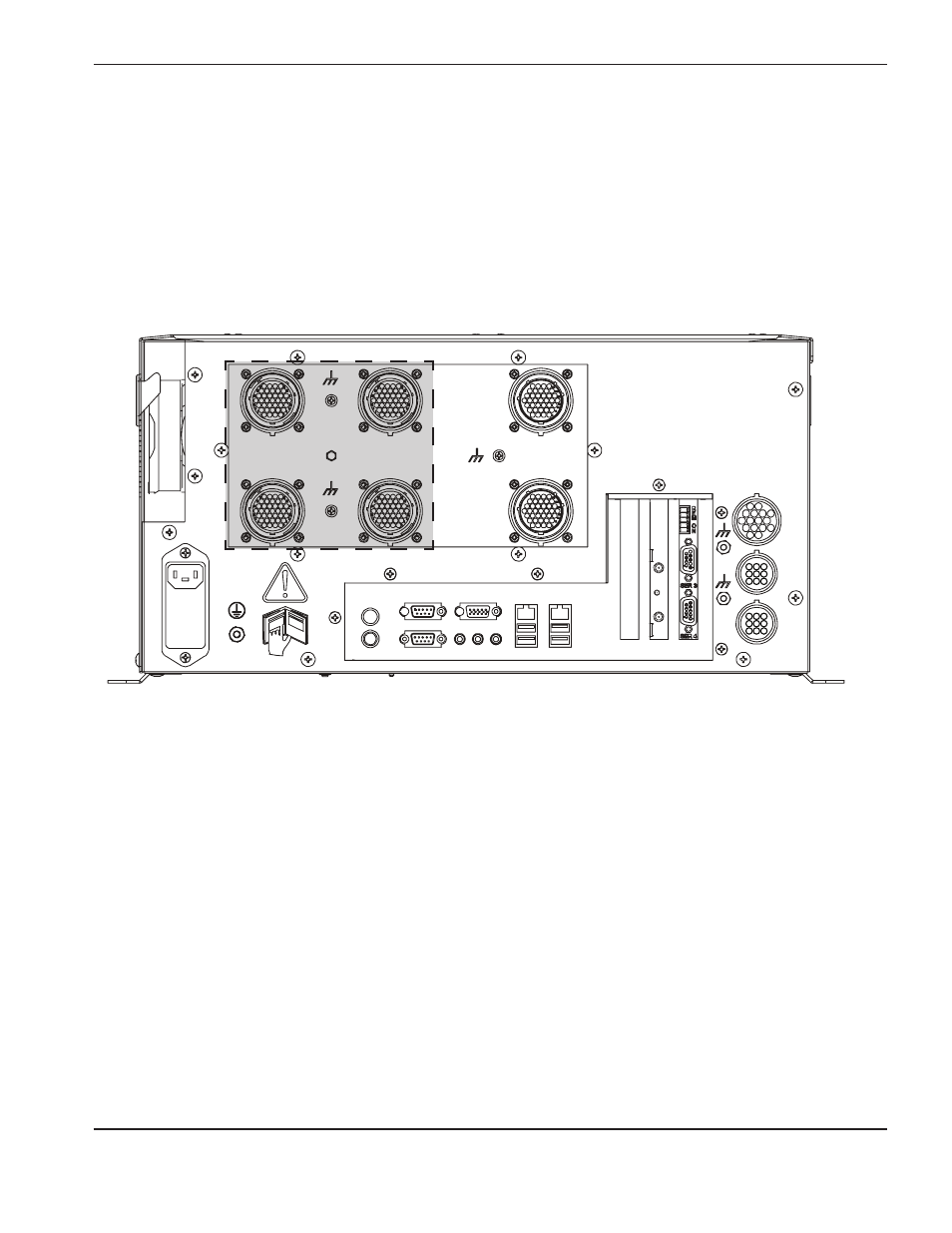

vista del MicroEDGE Pro CNC con configurazione servo a 4 assi, HyPath 24 I/o e 2 Sensor tHC.
