Manutenzione e diagnostica
4-44 MicroEDGE Pro Manuale d’istruzioni 807294 Revisione 1

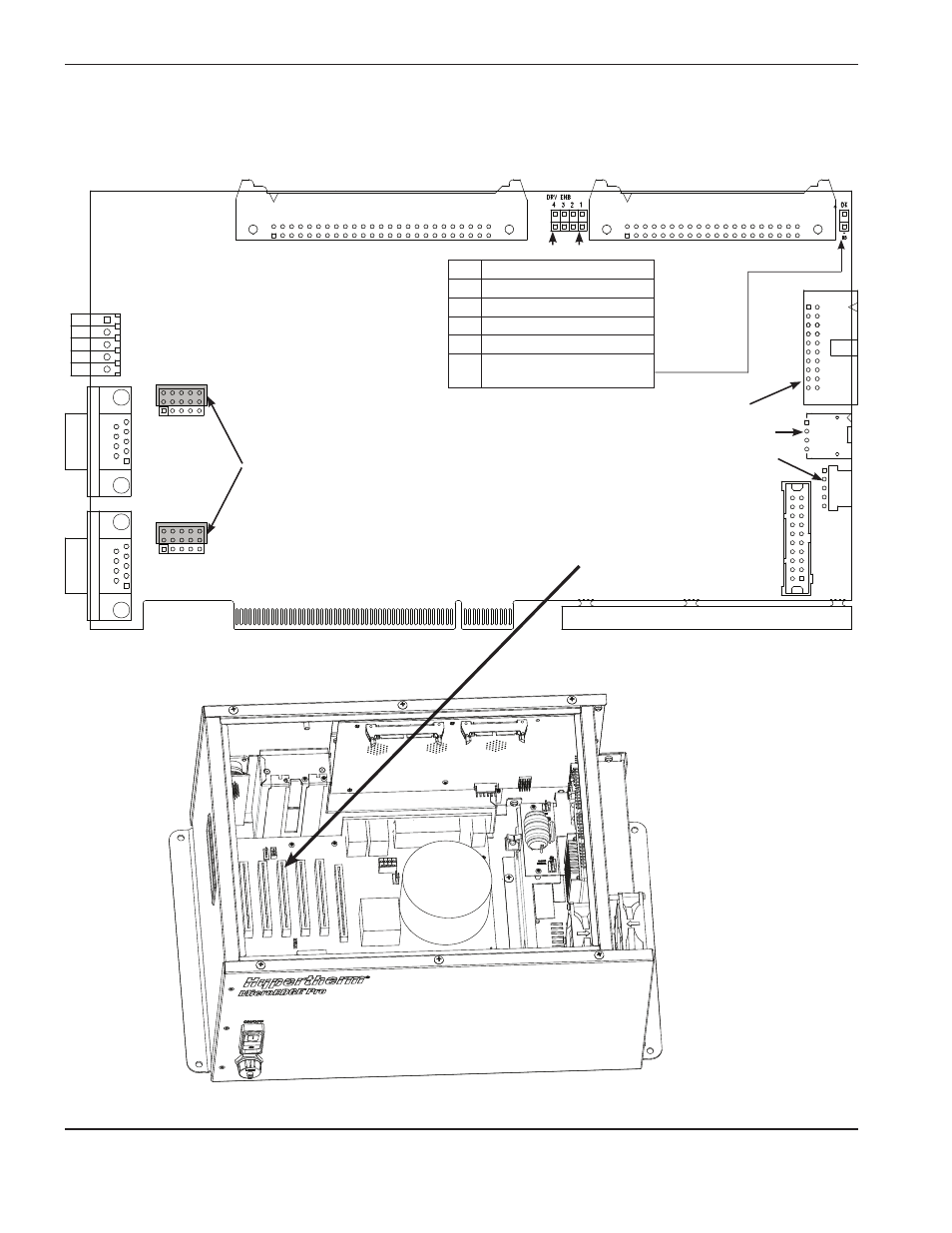

Scheda isolamento seriale (141222), utilità, MCC 4 assi HyPath e Picopath
2x5 Ponticelli
2 connettori
RS-422
RS-232
RS-232
RS-422
J1 a I/O 1 – 24 J2 a servo a 4 assi
J4 ON/OFF remoto
J7 a interruttore ON/OFF sul pannello frontale
J9 a e da distribuzione di
potenza e scheda madre
J6
J10
J8 Porta A,
COM3
J12 Porta B, COM4
lED Segnale
D1 Asse 4 abilitato
D2 Asse 3 abilitato
D3 Asse 2 abilitato
D4 Asse 1 abilitato
D7 Allarme abilitato Spia accesa
= abilitato
D1 D4
J3 a seriale COM3 e COM4
Installato nello slot
3 PCI
