Manutenzione e diagnostica
MicroEDGE Pro Manuale d’istruzioni 807294 Revisione 1 4-13
verifica joystick e potenziometro di velocità
Avvertenza! Per impedire il movimento sul banco, scollegare tutti i cavi degli assi dal CNC prima
di eseguire questa verifica.
Per verificare il joystick e il potenziometro di velocità:
1. Sulla schermata Interfaccia macchina, scegliere joystick/potenziometro di velocità.

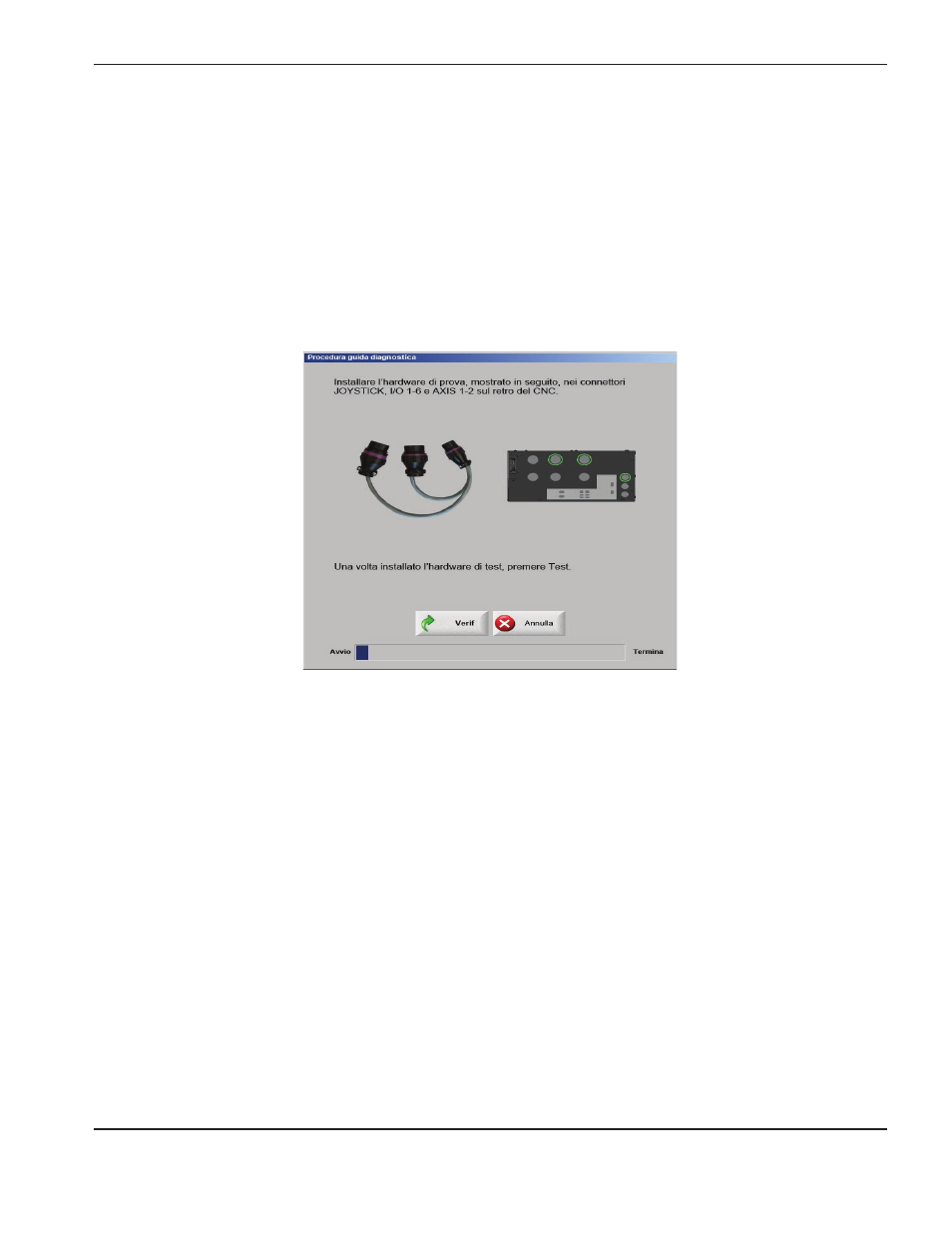

2. Attenersi alle istruzioni visualizzate sullo schermo per collegare il tester HyPath (viola) alla porta
Joystick/Potenziometro di velocità, porta assi 1-2 e porta I/O 1-6.
Per un sistema Picopath, collegare il tester marrone alla porta del Joystick/Potenziometro di velocità,
la porta X/Y e la porta I/O.
3. Sulla schermata Interfaccia macchina, scegliere Verifica. Viene visualizzato un messaggio per segnalare che
la verifica è stata completata con successo.
Se il test ha esito negativo, contattare l’OEM o l’integratore di sistema per verificare o sostituire questi componenti
nell’ordine seguente:
1. Scheda interfaccia di campo analogica
2. Piattina
3. Scheda interfaccia analogica
